Alanı Tara/Doldur

Otomatik tarama almayan sınırlar içerisinde tarama ekleyebilirsiniz. Bir çapraz çizgi çoğaltmasını veya katı dolguyu bir model yüzü, bir kapalı çizim profili veya model kenarları ve çizim objeleri kombinasyonuyla sınırlandırılmış bir bölgeye uygulayabilirsiniz. Alan taraması, yalnızca teknik resimlerde uygulanabilir.

Alan tarama/dolgu, kesit görünümlerine, hizalanmış kesit görünümlerine ve kopartılmış kesit görünümlerine otomatik olarak uygulanır.

Alan taramasının bazı özellikleri aşağıdadır:

  • Alan taramasının katı doldurulmasını seçerseniz, dolgunun varsayılan rengi siyahtır. Rengi Çizgi Formatı araç çubuğundaki Çizgi Rengi aracıyla değiştirebilirsiniz (kesit görünümleri haricinde).

  • Alan taramayı bloklara ekleyebilirsiniz.

  • Alan taramayı katmanlara taşıyabilirsiniz.

  • Bir alan taramasını, bir Kopartılmış Görünüm'de yalnızca kopartılmamış durumuyla seçebilirsiniz; bir çapraz kırmayı kesen bir alan taramasını seçemezsiniz.

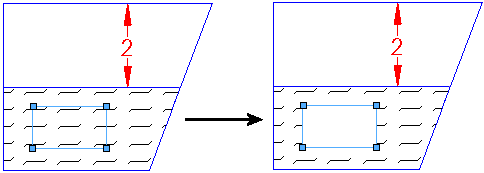

  • Bölge sınırlandırmalarını değiştirirseniz (örneğin, alan taraması veya dolgusunun dışında tutmak istediğiniz bir dikdörtgen çizerseniz), alanı güncellemek için sağ tıklayıp Alan Taramasını Yeniden Oluştur'u seçebilirsiniz.

  • İşaretçi bir tarama alanı veya dolgusunun üzerinde olduğunda, işaretçi şeklinde değişir.

  • Teknik resim görünümüne veya çizime ait ölçümlendirmeler veya detaylandırmalar, bir alan taraması veya dolgusunun üzerinde olduklarında bir hareyle çevrelenirler. Bu seçeneği geçersiz kılabilirsiniz.

  • Simge çizim objeleriyle tanımlanmamışsa, bir alan taraması veya dolgusunu Kopyala, Kes veya Yapıştır işlemleriyle taşıyamazsınız.

Alanı Doldur/Tara için seçenekleri belirlemek için, Araçlar, Seçenekler, Sistem Seçenekleri, Alanı Doldur/Tara'ya tıklayın.

Alan taraması veya katı dolgu eklemek için:

Bir alan taraması veya katı dolguyu düzenlemek için:
