Balon PropertyManager'ı

Balon PropertyManager'ı bir teknik resim veya montaj belgesine Balon eklediğinizde veya var olan bir balonu seçtiğinizde açılır. PropertyManager'ı kapatmadan birden fazla balon ekleyebilirsiniz. PropertyManager'da ayarları gerektiği şekilde değiştirin ve balonları yerleştirmek için grafik alanına tıklayın.

PropertyManager aşağıdaki özellikleri kontrol eder:

Stil

Balon Ayarları

Stil. Balonun şekli ve sınırı için listeden bir stil seçin. Yok stili balon metnini sınır olmadan gösterir.

Dairesel Ayrım Çizgisi'ni seçerseniz balonların alt yarısına veri eklemek için Alt metin kutusunu kullanabilirsiniz. Dairesel Ayrım Çizgisi stilini kullanarak öğe numarası ve miktarı balonda görüntülenir. Verileri metin, özel özellikler veya bileşen referanslarına değiştirebilirsiniz.

Boyut. Listeden bir boyut seçin (belli sayıda karakter), Sıkı sığdırma (otomatik olarak metne ayarlar) veya Kullanıcı Tanımlı (balon ölçüsünü aşağıda ayarlayabilirsiniz).

Balon metni. Balon için bir metin tipi seçin.

  • Metin(Otomatik balonlar için kullanılmaz). Balona özel metin girmenize imkan sağlar.

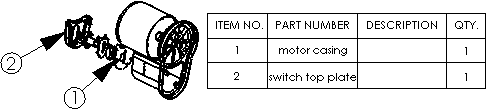

  • Öğe Numarası. Malzeme Listesinden öğe numarasını gösterir.





  • Miktar. Montajda bu öğenin miktarını gösterir.



  • Özel Özellikler. Özel bir özellik seçmenize imkan sağlar.

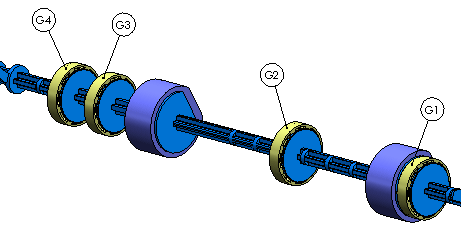

  • Bileşen Referansı. Bileşen Özellikleri iletişim kutusunda Bileşen Referansı olarak belirlenen metni gösterir. Balonları bileşen referans değerlerine bağlamak için, teknik resimde BİLEŞEN REFERANSI sütunu olan bir Malzeme Listesi bulunması gerekir.

Alt metin. Dairesel Ayrım Çizgisi stilini seçerseniz alt bölümdeki metni belirlemek için bu kutu kullanılır. Balon metni bölümündeki seçeneklerin aynısı mevcuttur.

Balon metni kaynağı. Balonun numarasını nereden aldığını belirler:

  • Montaj Yapısı. FeatureManager tasarım ağacındaki bileşen sırasına göre numaralandırma kullanır.

  • Malzeme Listesi . Seçilen malzeme listesinde görüntülenen sırayı kullanır.

Miktar

Bir montajda birden fazla bileşen örneği varsa teknik resimdeki balonların dışında bir miktar ayarlamanıza izin verir. Miktar parametrik olarak güncellenir.

Yerleştirme. Balonların Sol , Sağ , Üst veya Alt tarafındaki miktarı görüntüler

Belirtme. Miktar için bir etiket ayarlamanıza imkan sağlar. Kullanıcı Tanımlı özel bir etiket girmenize imkan sağlar.

Miktar değeri. Balonda görünecek miktarı görüntüler (salt okunur).

Değerin üstüne yaz. Bir balon miktarının üzerine yazmanıza imkan sağlar. Örneğin, teknik resim görünümüne yalnızca iki bileşen gösteren bir balon ekleyebilirsiniz ancak montaj bileşenlerinin toplam sayısı beştir. Balon bir görünümde "2" diğer görünümde "3" bileşen gösterebilir.

Katman

Balonları belirlenen teknik resim katmanına uygular.

Daha Fazla Özellik

Var olan bir balonu seçtiğinizde Not PropertyManager'ını açmak için Daha Fazla Özellik'e tıklayabilirsiniz.
