Merkez İşareti PropertyManager'ı

Merkez İşareti PropertyManager'ında merkez işaretleri için aşağıdaki özellikleri kontrol edebilirsiniz. Mevcut seçenekler seçilen merkez işaretinin tipine göre değişir.

Stil

Seçenekler

Tek Merkez İşareti.



Doğrusal Merkez İşareti. Daire veya yayların doğrusal çoğaltmasına merkez işaretleri ekleyin. Bir doğrusal çoğaltma tanındığında, çoğaltmanın tüm örneklerinde merkez işaretleri oluşturmak için Yay'a tıklayın.

  • Bağlantı Çizgileri . Merkez işareti sembollerini bağlar.

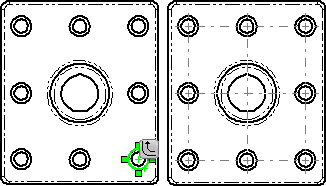

Doğrusal bir çoğaltmaya yayılan merkez işaretleri:




Bağlantı çizgileriyle doğrusal merkez işaretleri:



Dairesel Merkez İşareti. Daire veya yayların dairesel çoğaltmasına merkez işaretleri ekleyin.

Dairesel çizgiler, radyal çizgiler ve taban merkez işaretiyle dairesel merkez işaretleri:





Dairesel Çizgiler . Çoğaltmadaki deliklerden büyük dairesel merkez çizgileri oluşturur.



Radyal çizgiler. Çoğaltmanın merkezinden çoğaltmadaki deliklere çizgiler oluşturur.



Taban merkez işareti. Çoğaltmanın merkezine bir merkez işareti ekler.



Yuva merkez işareti.

Düz veya yay yuvalarına merkez işaretleri ekler:

Merkez işareti bir yay yuvasının uçlarına ortalanmış:



Özellikleri Göster

Belge Özellikleri - Merkez Çizgileri / Merkez İşaretleri'nden ayarlanan aşağıdaki özellikleri değiştirmek için Belge varsayılanlarını kullan seçeneğinin işaretini kaldırın:

  • İşaret boyutu.





  • Uzatılmış çizgiler. Merkez noktaları Uzatılmış çizgileri kapalı merkez işaretleridir. Bunları yeniden boyutlandırmak için uzatılmış çizgileri sürükleyebilirsiniz.

Seçildi:




İşareti Kaldırıldı:




  • Merkez çizgisi yazı tipi.



Seçildi:

İşareti Kaldırıldı:

Açı

Görünün döndürüldüğü için merkez işareti de dönerse burada bir dönüş açısı ortaya çıkar. Pozitif açı merkez işaretini saat yönünün tersine döndürür.

Katman

Adlandırılmış katmanlar bulunan teknik resimlerde bir katman seçin.
