Datum Unsuru PropertyManager'ı

PropertyManager datum unsuru sembollerinin özelliklerini kontrol eder.

Datum eklemek için aşağıdakilerden birini yapın:

Parçalar için, Datum simgesine (DimXpert araç çubuğu) veya Araçlar, DimXpert, Datum'a tıklayın. Bkz. Parçalar için DimXpert'e Genel Bakış.
Teknik resimler için, Datum Unsuru simgesine (Detaylandırma araç çubuğu) veya Ekle, Detaylandırmalar,Datum Unsuru Sembolü'ne tıklayın.

Stil

Etiket Ayarları

Etiket . Metin datum unsuru kutusunda görünür.

Lider

Belge stilini kullan. Belge stili Belge Özellikleri - Datumlar'da belirlenen ayarları takip eder. Farklı bir kutu ve iliştirme stili seçmek için işaretini kaldırın. Her kutu stilinin farklı bir grup iliştirme stili vardır.

Kare:	Yuvarlak (GB):	Örnek Yuvarlak stili:
Lider Yok Lider Dolu Üçgen Omuzlu Dolu Üçgen Boş Üçgen Omuzlu boş üçgen Lider Sol Lider Sağ En yakın lider	Dik Açılı Dikey Yatay

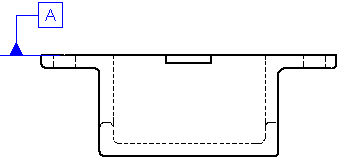

Omuz seçenekleri sembole bir büküm ekler. Omuz bükümü iliştirme kenarına göre her zaman yatay veya dikeydir. Dairesel bir kenara sembol eklerseniz Omuz seçenekleri otomatik olarak seçilir.

Düzlemsel yüzeylere uyguladığınız datum unsuru simgeleri için liderler kullanabilirsiniz.


Lider	Lider Yok

Metin

İmleci metin alanına getirin. Sembol Kitaplığı'na erişmek için Daha çok'a tıklayın.

Lider/Çerçeve Stili

Belge görünümünü kullan

Belge Özellikleri - Datumlar'da konfigüre edilen stil ve kalınlığı kullanmak için seçin.
Lider stilini veya kalınlığını ayarlamak için işaretini kaldırın.

Katman

Adlandırılmış katmanlar bulunan teknik resimlerde bir katman seçin.
