Datum Hedefi PropertyManager'ı

Model yüzüne veya kenarına bir datum hedefi ve ilgili sembolü iliştirin.

Stil

Ayarlar

Hedef sembolü. Hedef sembolü stilini seçin:

  • Hedef sembolü

  • Alan boyutu dışarıda hedef sembolü. Balona bir lider oluşturur.



  • Hedef sembolü yok

Hedef alan. Hedef alanı seçme görünümü:

  • X hedef alanı (nokta)

  • Dairesel hedef alanı. Dairesel hedef alanına çapraz çizgi deseni uygular.

  • Dikdörtgen hedef alanı. Dikdörtgen hedef alanına çapraz çizgi deseni uygular.

  • Hedef alanını gösterme

Hedef alanı boyutu . Genişlik ve Yükseklik'i (dikdörtgenler için) veya Çap'ı (X ve daireler için) belirleyin.

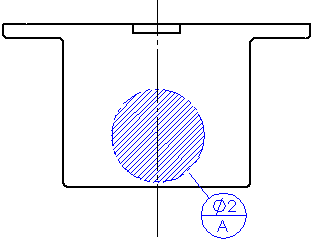

İlk alandaki değer (2) hedef alanı dairesinin çapını kontrol eder.

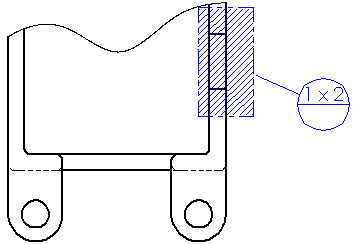

İlk alandaki değer (1) dikdörtgenin genişliğini kontrol eder. İkinci alandaki değer (2) yüksekliği kontrol eder.



Datum referansları . En fazla üç referans belirleyin (balonlar). Datum referansı balonun alt yarısında görünür.

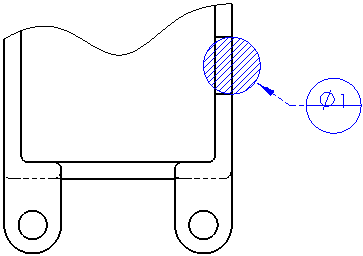

Lider

Bükümleri, lider yazı tipini ve ok başı stillerini kontrol etmek için bir lider stili seçin:

Bükülü, katı lider

Bükülü, kesikli lider

Düz, katı lider

Düz, kesikli lider

Bir Ok stili seçin.

Katman

Adlandırılmış katmanları bulunan teknik resimlerde bir katman seçin.
