Ölçümlendirme Lideri PropertyManager'ı

Ölçümlendirme Liderleri PropertyManager'ında ölçümlendirmelerin görünümünü belirleyebilirsiniz. Birden çok ölçümlendirme seçerseniz yalnızca seçilen tüm ölçümlendirmelere uygulanan özellikler kullanılabilir.

Tanık/Lider Göster

Mevcut ok ve liderlerin tipi seçilen ölçümlendirmenin tipine göre değişir.

Ok Yerleştirme. Ölçümlendirme uzatma çizgilerine göre okların yerleştirilmesini belirleyebilirsiniz: Dışarıda , İçeride , Akıllı , Yönlendirilen Lider.

Akıllı, boşluk ölçümlendirme metnini ve ok başlarını barındırmak için çok küçükse okların otomatik olarak uzatma çizgilerinin dışına görünmesini belirler.

Yönlendirilen Lider unsur yüzeyine göre herhangi bir açıda yönlendirilebilir ve unsur eksenine paralel bir detaylandırma düzlemine yerleştirilebilir.

Dairesel ok başı tutamaçları ölçümlendirmeleri seçtiğinizde ölçümlendirme oklarının üzerinde görünür. İmleç, ok başı tutamaçlarının üzerine getirildiğinde olarak değişir. Ok başı tutamacına tıkladığınızda (ölçümlendirmede iki tutamaç varsa birine) oklar dışarı veya içeri çevrilir.

Ordinat zinciri. Ordinat ölçümlendirmelerini zincirlemek için seçin.

Stil. Bir ölçümlendirmede iki ok varsa her ok için ayrı bir stil seçebilirsiniz. Bu özellik JIS ölçümlendirme standardını destekler. Yalnızca ölçümlendirme standardında ayrı stiller belirlendiğinde Ölçümlendirme PropertyManager'ında iki liste görünür.

Yarıçap	Bir yay veya daire üzerindeki ölçümlendirmenin yarıçapı gösterip göstermeyeceğini belirler.
Çap	Bir yay veya daire üzerindeki ölçümlendirmenin çapı gösterip göstermeyeceğini belirler.
Doğrusal	Çap ölçümlendirmesinin doğrusal ölçümlendirme (radyal değil) olarak gösterilmesini belirler. Doğrusal Radyal

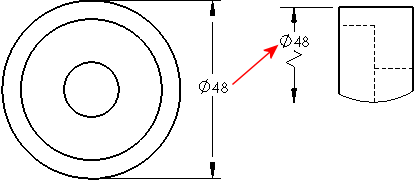

Küçültülmüş	Yarıçap ölçümlendirme çizgisinin küçültülmüş (koparılmış) olup olmayacağını belirler. Bu özellik, bir yarıçapın merkez noktası teknik resmin dışında olduğunda veya başka bir teknik resim görünümüyle karıştığında işe yarar. Merkez ve bükümleri yeniden konumlandırmak için ölçümlendirme tutamaçlarını kullanın. Bir çap ölçümlendirmesini sığmadığı bir görünüme taşırsanız küçültülür. Küçültülmüş bir yarıçap veya çapa ölçümlendirme yaparsanız ölçümlendirme bir zigzag olarak görünür.
Katı Lider	Radyal ölçümlendirmeler için daire boyunca katı bir çizgi gösterilip gösterilmeyeceğini belirler. ANSI standardı ile kullanılmaz.
Lider Aç
Tek Ok / Katı Lider
Tek Ok / Açık Lider
İki Ok / Katı Lider
İki Ok / Açık Lider
Eksene Dik (Bir radyal ölçümlendirme için Doğrusal'ı seçerseniz kullanılır)
Çoklu Basamak Lideri (Çap, yarıçap, pah ölçümlendirmeleri ve delik bilgileri için kullanılır)

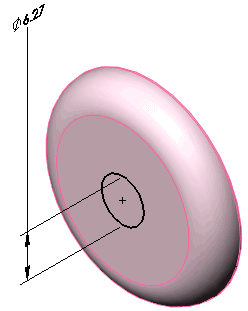

Eksene Paralel (Bir radyal ölçümlendirme için Doğrusal'ı seçerseniz kullanılır)

Yayın içine ölçümlendir. Ölçümlendirme okunun yayın içinde olmasını belirler. Bu seçeneği teknik resim standartlarınızı karşılamak için Ok ayarları (İçeride veya Dışarıda) ile birlikte kullanın.

İçeri ölçümlendirme AÇIK Dışarı ayarlanan oklar	İçeri ölçümlendirme KAPALI Dışarı ayarlanan oklar

Belgedeki ikinci oku kullan. Dışarıda okları olan bir çap ölçümlendirmesinin (doğrusal olarak gösterilmeyen) ikinci ok için belge varsayılan ayarlarını izlemesini belirler.

Belge varsayılan ayarlarını belirlemek için aşağıdakilerden birinde İkinci dış oku göster'i seçin:

• Belge Özellikleri - Yarıçap Ölçümlendirmeleri

• Belge Özellikleri - Çap Ölçümlendirmeleri

• Belge Özellikleri - Delik Bilgileri

Belge varsayılanlarını geçersiz kılmak için Belgedeki ikinci oku kullan seçeneğinin işaretini kaldırıp ardından ok gösterimini açıp kapatmak için İkinci dış oku göster'i seçin.

İkinci ok AÇIK	İkinci ok KAPALI

Belge büküm uzunluğunu kullan. Belge Özellikleri - Ölçümlendirmeler'de Bükülü lider uzunluğu değerini kullanır. İşareti kaldırıldığında ölçümlendirme büküm lideri uzunluğunu belirleyebilirsiniz. Kutuya bir değer yazın.

Lider Stili

Belge görünümünü kullan

• Seçilen ölçümlendirme tipi için konfigüre edilen stil ve kalınlığı kullanmak için seçin:

•  Belge Özellikleri - Açı Ölçümlendirmeleri

•  Belge Özellikleri - Yay Uzunluğu Ölçümlendirmeleri

•  Belge Özellikleri - Pah Ölçümlendirmeleri

•  Belge Özellikleri - Delik Bilgileri

•  Belge Özellikleri - Doğrusal Ölçümlendirmeler

•  Belge Özellikleri - Ordinat Ölçümlendirmeleri

•  Belge Özellikleri - Yarıçap Ölçümlendirmeleri

• Lider stilini veya kalınlığını ayarlamak için işaretini kaldırın.

Çizgileri Kopart

Çizgileri Kopart. Ölçümlendirme ve uzatma çizgilerinin teknik resimlerdeki diğer ölçümlendirme ve uzatma çizgilerinden geçerken koparılması için seçin.

Uzatma çizgilerinin yalnızca ok başlarından geçerken koparılmasını seçebilirsiniz. Belge Özellikleri - Ölçümlendirmeler'e bakın ve Yalnızca ölçümlendirme oklarının etrafında kopart'ı seçin.

Seçildi	İşareti Kaldırıldı

Belge boşluğunu kullan. Belge Özellikleri - Ölçümlendirmeler'deki değeri kullanır.

Boşluk. Belge varsayılanını kullanmıyorsanız bir değer girin.

Ölçümlendirme çizgileri koparıldığında yakındaki çizgiler etrafında koparılırlar. Ölçümlendirme kayda değer ölçüde hareket ettirilirse yeni yakın ölçümlendirmeler etrafında koparılmayabilir. Görünümü güncellemek için ölçümlendirme çizgilerinin koparma işlemini geri alın ve ardından tekrar kopartın.

Özel Metin Konumu

	Radyal Boyut Metni
Katı lider, hizalanmış metin
Kopuk lider, yatay metin
Kopuk lider, hizalanmış metin

Daha fazla ölçümlendirme simgesi için Ölçümlendirme Liderleri/Metni'ne bakın.

Yay Durumu

Yaylar ve daireler arasında ölçümlendirmenin nasıl yapılacağını ayarlayabilirsiniz.

İlk veya İkinci yay durumu:

Merkez, Min veya Maks.'ı seçin.

Yay veya dairelere uzaklıkları ölçümlendirirken şu seçenekler kullanılabilir:

• İlk Yay Durumu uzaklığın yay veya daire üzerinde nerede ölçüldüğünü belirler.

• İkinci Yay Durumu, iki öğe de yay veya daire olduğunda uzaklığın ikinci öğenin neresinde ölçüldüğünü belirler.

Bu örneklerde, İlk yay durumu Merkez olarak, İkinci yay durumu not edildiği gibi ayarlanmıştır.

Merkez (varsayılan)	Min (en yakın nokta)	Maks. (en uzak nokta)
