Kaynak Sembolleri

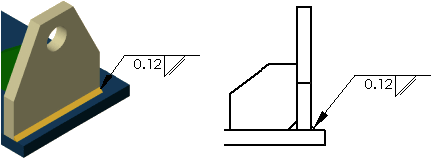

Montajlara, teknik resimlere, tepe noktalarına ve parçaların kenarlarına veya yüzlerine kaynak sembolleri eklemek için Kaynak Sembolü aracını kullanabilirsiniz. Yazılım, ANSI, ISO, GOST ve JIS kaynak sembolü kitaplıklarını destekler.

Aşağıdaki işlemleri yaptığınızda, belirttiğiniz parametreleri temsil eden bir kaynak sembolü otomatik olarak oluşturulur:

Modele kaynak sembolleri eklediyseniz, model öğeleri ekleyerek sembolleri teknik resme alabilirsiniz.

Ayrıca, kaynak sembollerini parça, montaj veya teknik resim belgesinde ayrı ayrı oluşturabilirsiniz. Bir kaynak sembolü oluştururken veya düzenlerken, şunları yapabilirsiniz:

  • Belirli kaynak tipleri için kaynak sembolüne ikincil kaynak radyus bilgisi ekleme (örneğin, Kare veya Şev).

  • Hiçbiri olarak Lider çıpası seçme.

  • Her kaynak sembolü için metin yazı tipi seçme.

Kaynak sembolü eklemek için:

  1. Kaynak Sembolü simgesine (Detaylandırma araç çubuğu) veya  Ekle, Detaylandırmalar, Kaynak Sembolü'ne tıklayın.

    ISO, BSI, DIN, JIS ve GB standartları için Kaynak Sembolü Özellikleri iletişim kutusu belirir. ANSI ve GOST standartları için farklı iletişim kutuları görüntülenir.

  2. Değerler girin ve sembolleri ve seçenekleri belirleyin.  Önizleme yapılır.

  3. Kaynaklı eklemin olmasını istediğiniz yüz veya kenara tıklayın. Kaynaklı sembolde bir lider varsa, önce lideri yerleştirmek için tıklayın, ardından sembolü yerleştirmek için tıklayın.

Kaynak Sembolü simgesine tıklamadan önce bir kenar veya yüzü seçtiyseniz, lider önce yerleştirilir; sembolü yerleştirmek için bir defa tıklayın.

  1. Birden çok kaynak sembolü yerleştirmek için gerektiği kadar tıklayın.

  2. Tamam'a tıklayın.

Kaynak sembolünü düzenlemek için:

  • Sembole çift tıklayın.

  • Sembole sağ tıklayın ve Özellikleri'i seçin.
