Sapma Analizi
Sapma Analizi aracı yüzler arasındaki açıyı hesaplayan bir tanılama aracıdır. Tek bir kenar veya bir dizi kenar seçebilirsiniz. Kenarlar yüzeydeki yüzler arasında veya bir katıdaki herhangi bir kenar olabilir.
Analiz kenarlar boyunca seçtiğiniz örnek nokta sayısını temel alır. Aşağıdaki durumlardan herhangi birinde başarısız olan veya başarısız olma ihtimali olan işlemleri inceleyebilirsiniz:
-
Kalıplar. Sapma Analizi aracıyla kalıbın ayrım hattı boyunca kalıp araçlarında olan sorunları inceleyin.
-
Radyuslar. Radyus işleminin başarısız olduğu teğet yüzler boyunca olası sorunları belirleyin.
Teğetlik gereksinimleri. Loft'lar, süpürmeler veya yüzey dolgularının kenarları boyunca teğetlik gereksinimlerinin karşılanıp karşılanmadığını kontrol edip doğrulayın.
-
Maksimum sapma. Maksimum sapma bulunan süpürme, loft veya yüzey dolgularının kenarları boyunca sorunlu alanları belirleyin.
Sapma Analizi aracını kullandıktan sonra model içindeki uygun objeleri kontrol ederek sonuçları değiştirebilirsiniz. Örneğin, bir yüzey dolgusu boyunca bir kenarı incelediğinizde sapma analizi sonuçları şunlara göre değişir:
Eğrilik Kontrolü. Temas veya Teğet'i seçin. Normalde, Teğet bitişik yüzler arasında daha düşük sapma sağlar.
Yüzeyi optimize et. Standart yamayı kullanın veya iki, üç ve dört taraflı kenarlarla daha etkili basitleştirilmiş yamayı kullanmak için Yüzeyi optimize et seçeneğini uygulayın.
Sapma analizi uygulamak için:
-
İncelemek istediğiniz kenarların bulunduğu modeli açın.

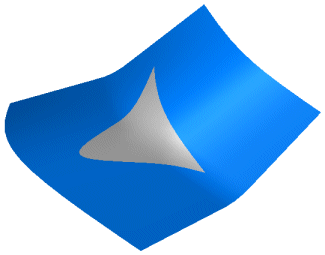

Not: Sağdaki örnek modelde yüzey dolgusu kullanılmıştır.
-
Araçlar araç çubuğunda Sapma Analizi  veya Araçlar, Sapma Analizi'ne tıklayın.
Sapma Analizi PropertyManager'ı görünür.
|
|
Sapma Analizi  altından incelemek istediğiniz kenarları grafik alanında seçin. -
Analize dahil edilecek Örnek Nokta Sayısını  seçmek için kaydırıcıyı kullanın.
NOT: Nokta sayısı pencere istemci alanının boyutuna bağlıdır. Birden fazla kenar seçerseniz örnek noktalar kenar uzunluğuna orantısal olarak seçilen kenarlara dağıtılır.
-
Hesapla'ya tıklayın.

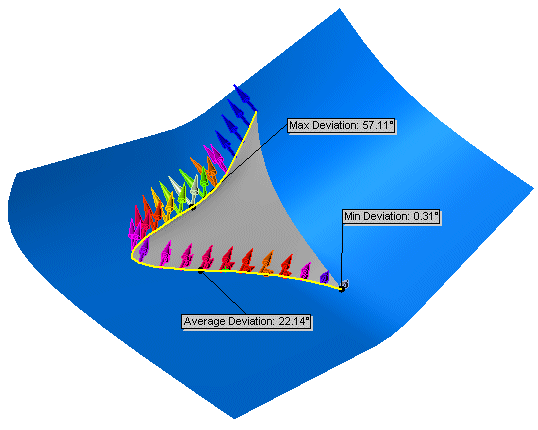

Renkli oklar sapma miktarını gösterir. Sonuçlar bitişik yüzler arasındaki şu kriterlere göre gösterilir:
Maksimum Sapma - seçilen kenar boyunca maksimum sapma hatası. Minimum Sapma - seçilen kenar boyunca minimum sapma hatası. Ortalama Sapma - seçilen kenar boyunca maksimum ve minimum değerler arasındaki ortalama.
 Maksimum Sapma ve Minimum Sapma için görüntü renklerini değiştirebilirsiniz. Renkleri değiştirmek için Renk paletini görüntülemek üzere Rengi Düzenle'ye tıklayıp her sapma tipi için bir renk seçin ve yeni renkleri uygulamak için Hesapla'ya tıklayın.
|
|
|
