Yüzey Kesme
Bir katı modeli yüzey veya düzlemle malzeme çıkararak kesebilirsiniz. Çok gövdeli parçalarda tutulacak gövdeleri seçebilirsiniz.
Bir katı gövdeyi yüzey veya düzlemle kesmek için:
Unsurlar araç çubuğundaki Yüzey İle Kes'e
veya Ekle, Yüzey, Yüzey İle'ye tıklayın.
-
PropertyManager'da, Yüzey Kesme Parametreleri altından katı gövdeyi kesmek için kullanılacak yüzey veya düzlemi seçin.
Önizlemeyi inceleyin. Gerekirse, kesimin yönünü çevirmek için Kesimi ters çevir'e
tıklayın.
Ok, atılacak katının yönünü gösterir.
Çok gövdeli parçalarda, Unsur Kapsamı altından aşağıdakilerden birini seçin:
Tüm gövdeler. Unsur yeniden oluşturulduğunda yüzey tüm gövdeleri keser. Modele FeatureManager tasarım ağacındaki kesim unsurundan önce gelen ve kesme yüzeyiyle kesişen yeni gövdeler eklerseniz, bu yeni gövdeler de kesimi içerecek şekilde yeniden oluşturulur.
Seçili gövdeler. Yüzey yalnızca imleci kullanarak seçtiğiniz gövdeleri keser. Modele kesme yüzeyiyle kesişen yeni gövdeler eklerseniz, sağ tıklayıp Unsuru Düzenle'yi seçin ve seçilen gövdeler listesine eklemek için bu gövdeleri seçin. Yeni gövdeleri seçilen gövdeler listesine eklemezseniz olduğu gibi kalırlar.
Seçtiğiniz katı gövdeler grafik alanında vurgulanır ve Unsur Kapsamı'nın altında
simgesinin yanında listelenir.
Otomatik seç (Seçilen gövdeler ile kullanılır). Tüm ilgili kesişen gövdeleri otomatik olarak seçer. Otomatik seç, Tüm gövdeler'den daha hızlıdır çünkü yalnızca ilk listedeki gövdeleri işler ve tüm modeli yeniden oluşturmaz. Otomatik seç işaretini kaldırırsanız kesmek istediğiniz gövdeleri grafik alanında seçmeniz gerekir.

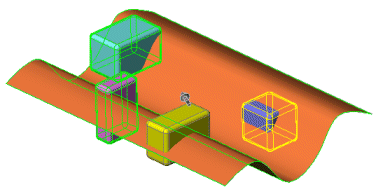

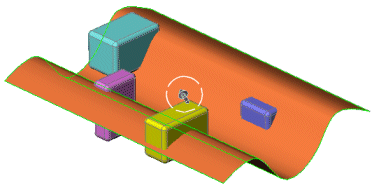

Aşağıdaki örnekte, yalnızca sarı gövde (sağdan ikinci) seçilmemiştir.
Tamam
'a tıklayın.
FeatureManager tasarım ağacında yüzeye sağ tıklayın ve kesme yüzeyini gizlemek için Gizle seçeneğini kullanın.

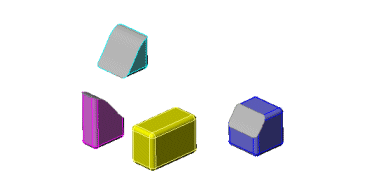

Seçilmeyen sarı gövde hariç gövdeler kesilir ve kesme yüzeyi gizlenir.
