DimXpert Konum Ölçümlendirme
Konum Ölçümlendirme aracını

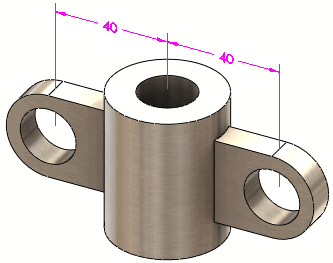

iki DimXpert unsuru arasına (yüzey, radyus, pah ve cep unsurları hariç) doğrusal ve açısal ölçümlendirme uygulamak için kullanın. Aşağıdaki prosedürde iki basit delik arasındaki uzaklık ölçümlendirilecektir.
DimXpert Konum Ölçümlendirme aracını kullanmak için:
Konum Ölçümlendirme (DimXpert araç çubuğu) veya Araçlar, DimXpert, Konum Ölçümlendirme'ye tıklayın.
Orijin unsurunun yüzünü seçin.
Kenar seçimi yalnızca iki düzlem arasında ölçümlendirme yaparken desteklenir. Aşağıdaki prosedüre bakın.
Unsur Seçici grafik alanında Delik seçili olarak görünür. Gerekirse, unsur seçicide farklı bir unsur tipi seçin.
Tolerans unsurunun yüzüne tıklayın.
Unsur seçici, tolerans unsuru için seçilen varsayılan unsur tipiyle görüntülenmeye devam eder. Gerekirse, unsur seçicide farklı bir unsur tipi seçin. Konum ölçümlendirme yerleştirilmeye hazır.
Ölçümlendirmeyi yerleştirmek için tıklayın.
DimXpert PropertyManager görüntülenir. Seçilen delik unsurları Referans Unsurları altında Orijin Unsuru
ve Tolerans Unsuru
olarak listelenir.
|
|
Gerekirse, unsurları ters çevirmek için Unsurları Karşılıklı Değiştir'e  tıklayın. Genelde, ölçümlendirmeleri unsurun herhangi bir kenarına iliştirebilirsiniz. Ölçümlendirmeyi yeniden konumlandırmak için ölçümlendirmeyi seçin ve sürükleme tutamacını kullanın. |
Kalan PropertyManager seçeneklerini ayarlayıp
simgesine tıklayın.
DimXpertManager unsur ve ölçümlendirme tipini içerecek şekilde güncellenir.
İki düzlem arasında konum ölçümlendirmesini yerleştirmek için kenar seçimini kullanma:
Konum Ölçümlendirme (DimXpert araç çubuğu) veya Araçlar, DimXpert, Konum Ölçümlendirme'ye tıklayın.
Kenara dik iki paralel yüzle bağlanan doğrusal bir kenar seçin.
Ölçümlendirmeyi yerleştirmek için tıklayın.
PropertyManager seçeneklerini belirleyin ve simgesine tıklayın.
Notlar
Ölçümlendirmeler:
Doğrusal ölçümlendirmeler şunların arasına uygulanır:
İki paralel düzlem, eksen veya çizgi tipi unsurun kombinasyonuna
İki nokta
Bir nokta ve bir düzlem, eksen veya çizgi tipi unsur
Eksen çiftleri ve aykırı çizgiler (kesişmeyen ve paralel olmayan):
Açısal ölçümlendirmeler iki paralel olmayan düzlem, eksen veya çizgi tipi unsurunun kombinasyonuna uygulanır.
Şu unsurlara doğrusal veya açısal ölçümlendirme uygulayabilirsiniz:
Nokta unsurları: Kesişme noktası ve küre
Düzlem unsurları: Düzlem, çentik, genişlik ve kesişme düzlemi
Eksen ve Çizgi unsurları: Koni, silindir, yükseklik, basit delik, düz havşa deliği, konik havşa deliği, yuva ve kesişme çizgisi
Nokta: Kesişim noktası
Tolerans / Duyarlılık: Konum ölçümlendirme için Araçlar, Seçenekler, Belge Özellikleri, DimXpert, Konum Ölçümlendirme altından varsayılan tolerans ve duyarlılığı ayarlayın.
