DimXpert Geometrik Tolerans Seçenekleri

Boyutların datum unsurlarına MMC uygula. Bir MMC sembolünün, datum unsuru bir boyut unsuru olduğunda datum alanlarına yerleştirilip yerleştirilmeyeceğini tanımlar.

Birincil datum olarak kullan: gtol oluştur. Birincil datum unsurlarına uygulanan form toleranslarının tolerans değerlerini ayarlar. DimXpert, bu seçeneği, birincil datum unsuru düzlem olduğunda kullanır. Bu durumda yassılık toleransı uygulanır.

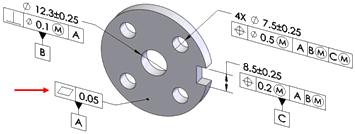

Gösterilen ölçümlendirme düzeni, birincil datum olarak datum A kullanılarak Otomatik Ölçümlendirme Düzeni aracıyla oluşturulmuştur. Datum A'ya uygulanan yassılık toleransına dikkat edin.

İkincil datum olarak kullan: oryantasyon veya konum gtol'u. İkincil datum unsurlarına uygulanan oryantasyon ve konum toleranslarının tolerans değerlerini ayarlar.

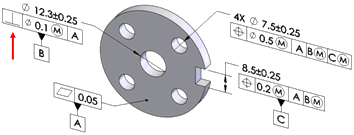

Gösterilen ölçümlendirme düzeni, birincil datum olarak datum A, ikincil datum olarak datum B kullanılarak Otomatik Ölçümlendirme Düzeni aracıyla oluşturulmuştur. Datum A'ya göre datum B'ye uygulanan diklik toleransına dikkat edin.

Üçüncül datum olarak kullan: oryantasyon veya konum gtol'u. Üçüncül datum unsurlarına uygulanan oryantasyon ve konum toleranslarının tolerans değerlerini ayarlar.

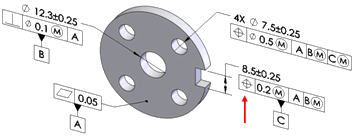

Gösterilen ölçümlendirme düzeni, birincil datum olarak datum A, ikincil datum olarak datum B, üçüncül datum unsuru olarak da datum C kullanılarak Otomatik Ölçümlendirme Düzeni aracıyla oluşturulmuştur. Datum A ve B'ye göre datum C'ye uygulanan konum toleransına dikkat edin.

Basit ölçümlendirmeler

Basit ölçümlendirmelerin oluşturulmasını etkinleştirmek veya devre dışı bırakmak ve Zincir veya Taban Çizgisi ölçümlendirme düzenlerinden hangisinin kullanılacağını seçmek için basit ölçümlendirme seçeneğini kullanın. Bu seçenek Otomatik Ölçümlendirme Düzeni, Geometrik Tolerans ve Basit ölçümlendirmeleri yeniden oluştur komutlarıyla oluşturulan konum toleranslarına uygulanır.

Düz havşa, konik havşa, silindir, çentik, basit delik ve yuva unsurlarına geometrik konum toleransları uygularken en yaygın vakalarda otomatik olarak basit ölçümlendirmeler oluşturulabilir.

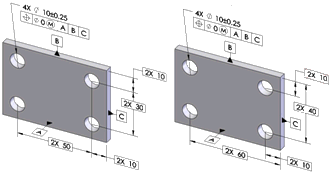

Gösterilenler Zincir ve Taban Çizgisi ölçümlendirmeleri olarak uygulanan basit ölçümlendirmelerin yaygın örnekleridir.

Zincir                                       Taban Çizgisi

• Sınırlamalar

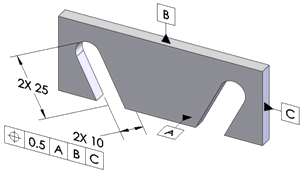

Basit ölçümlendirmeler yalnızca unsurun eksenine veya düzlemine dik yerleştirilebildiğinde oluşturulur. Gösterilen örnekte, çentikler birbirine veya datum düzlemlerinin herhangi birine paralel olmadığı için basit ölçümlendirmeler oluşturulmamıştır.

• Basit Ölçümlendirmeleri Yeniden Oluştur

Basit ölçümlendirmeleri yeniden oluştur komutunu verilen bir geometrik konum toleransı için basit ölçümlendirme düzeni oluşturmak veya onarmak için kullanın.

Örneğin, bir delik çoğaltmayı delik ekleyerek veya çıkararak değiştirirseniz basit ölçümlendirme düzeni gerektiği şekilde güncellenmeyebilir. Onarmak için bu komutu çalıştırın. Komutu çalıştırdığınızda, DimXpert Araçlar, Seçenekler, Belge Özellikleri, DimXpert, Geometrik Tolerans, Basit Ölçümlendirmeler altından ayarladığınız ölçümlendirme düzenini (Taban Çizgisi veya Zincir) uygular.

Zincir. Paralel çoğaltma unsurları arasında zincir ölçümlendirme oluşturur. Unsurlar paralel değilse taban çizgisi ölçümlendirmesi kullanılır.

Delik çoğaltmaya uygulanan zincir ölçümlendirme

Taban Çizgisi. Birbirlerine yönelimine bakmaksızın herhangi bir çoğaltmaya uygulanabilecek taban çizgisi ölçümlendirmeleri oluşturur. Örnekte, çoğaltma içerisindeki unsurların hepsi paralel değil.

Konum

Konum toleransı oluştururken kullanılacak tolerans değerlerini ve kriterlerini tanımlar.

MMC'de. Uygun olduğunda, unsur kontrol çerçevesinin Tolerans 1 bölümüne bir MMC (mümkün olan en fazla malzeme koşulu) sembolü yerleştirir.

Kompozit. Kompozit konum toleransları oluşturur.

Tek kesitli konum toleransları oluşturmak için Kompozit seçeneğinin işaretini kaldırın.

Yüzey profili

Yüzey profili toleransı oluştururken kullanılacak tolerans değerlerini ve kriterlerini tanımlar.

Kompozit. Kompozit profil toleransları oluşturur.

Tek kesitli profil toleransları oluşturmak için Kompozit seçeneğinin işaretini kaldırın.

Gezinti

Gezinti toleransı oluştururken kullanılacak toleransı tanımlar. Gezinti toleransları yalnızca Otomatik Ölçümlendirme Düzeni Parça tipi Tornalanmış ve Tolerans tipi Geometrik olduğunda oluşturulur.
