Bölgesel Kesit
Bölgesel kesit görünümü, iç kısmı açığa çıkarmak için bir teknik resim görünümündeki bir montajın bir kısmını kesip alır. Tüm bileşenlerin kesitlenmiş yüzlerinde tarama otomatik olarak oluşturulur.

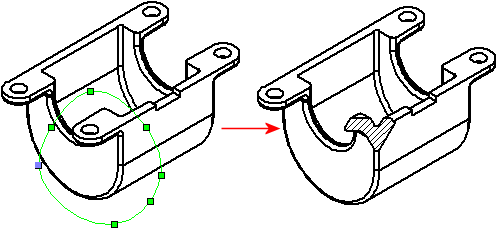

Bölgesel kesit, varolan bir teknik resim görünümünün parçasıdır, ayrı bir görünüm değildir. Kapalı bir profil, genellikle bir spline, bölgesel kesiti tanımlar. İç detayları açığa çıkarmak için malzeme belirtilen bir derinliğe kadar uzaklaştırılır. Bir teknik resim görünümümde bir sayı ayarlayarak veya bir geometri seçerek derinliği belirtin.
Detay, kesit veya alternatif konum görünümü üzerinde bir bölgesel kesit oluşturamazsınız. Bir patlatılmış görünümün bölgesel kesitini oluşturursanız, patlatılmış görünümü daraltamazsınız.
|

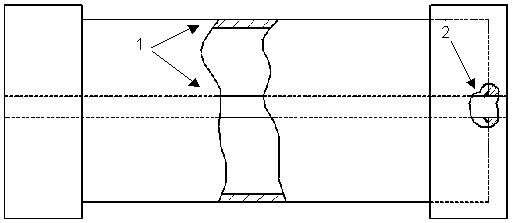

bu örnek (1) duvar kalınlığı ve şaft ve (2) şaftın kapağa nasıl kaynak yapıldığını gösterir: |
Bir resimsel (izometrik, trimetrik, dimetrik) görünümün bölgesel kesiti. Derinlik, çalışma sayfasına diktir: |
|
|
|
Bir bölgesel kesit oluşturmak için:
-
Teknik Resim araç çubuğunda Bölgesel Kesit'e
tıklayın veya Ekle, Teknik Resim Görünümü, Bölgesel Kesit'e tıklayın.
İşaretçi
olarak değişir.
Spline dışında bir profil istiyorsanız, Bölgesel Kesit aracına tıklamadan önce bir kapalı profil oluşturun ve seçin.
Bir profil çizin.
Kesit Görünümü iletişim kutusunda'da seçenekleri belirleyin. Bileşenleri veya bağlantı elemanlarını bölgesel kesit görünümünün dışında tutmak istemiyorsanız, Tamam'a tıklayın.
Bölgesel Kesit PropertyManager'da seçenekleri belirleyin.
Bir bölgesel kesit görünümünün derinliği için gizlenmiş bir kenarı seçmek amacıyla 3B'lu teknik resim görünümü modu'nu kullanın.
Tamam
simgesine tıklayın.
Bir bölgesel kesiti silmek veya düzenlemek için:
FeatureManager tasarım ağacında bölgesel kesite sağ tıklayın ve aşağıdakilerden birini seçin.
Sil.
Tanımı Düzenle. Bölgesel Kesit PropertyManager'da seçenekleri belirleyin ve Tamam'a tıklayın.
Çizimi Düzenle. Çizim objesini seçin ve düzenleyin, ardından çizimi kapatın.
