Kesit Görünümü PropertyManager
Kesit Görünümü PropertyManager, bir teknik resimde bir Kesit Görünümü oluşturduğunuzda veya varolan bir Kesit Görünümü seçtiğinizde görünür.
Kesit Çizgisi
Tersine çevir
. Kesit çizgisine çift tıklayarak kesme yönünü değiştirebilirsiniz.
Etiket
. Kesit çizgisi ve kesit görünümüyle ilişkili harfi düzenleyin.
Yazı Tipi. Kesit çizgisi etiketi için belgenin yazı tipi dışında bir yazı tipi seçmek için, Belge yazı tipi'ni temizleyin ve 'ne tıklayın.. Kesit çizgisi etiketi yazı tipini değiştirdiğinizde, yeni yazı tipini kesit görünümü etiketine uygulayabilirsiniz.
Kesit Görünümü
Kısmi kesit. Çizgi tüm görünüme yayılmıyorsa, kesit çizgisinin uzunluğuyla sınırlı bir kesit görünümü oluşturur.
Yalnızca kesim yüzlerini göster. Yalnızca kesim çizgisi tarafından kesilen yüzleri gösterir.
|
Tüm kesit |
Kısmi kesit |
Yalnızca kesim yüzlerini göster |
|
|
|
|

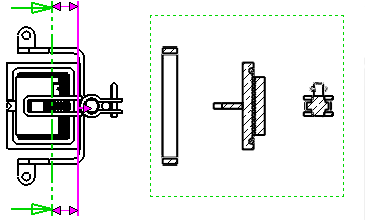

Kesit Derinliği
Belirttiğiniz uzaklığa kadar bir kesit görünümü oluşturmanızı sağlar.
Uzaklık kesit görünümleri, bileşenlere uygulanır, unsurlara uygulanmaz.
Bir uzaklık belirlemek için aşağıdakilerden birini yapın:
Derinlik
için bir değer belirtin.
Derinlik Referansı
için üst öğe görünümde bir kenar veya eksen gibi bir geometri seçin.
Kesme derinliğini ayarlamak için grafik alanındaki pembe kesit düzlemini sürükleyin. Kesit çizgisi ve kesit düzlemi arasındaki tüm bileşenler kesit görünümünde görünür.
Önizleme.
Detaylandırmaları şuradan al:
Seçili tüm detaylandırma tiplerinin referans verilen parça veya montaj belgelerinden alınması için Detaylandırmaları al'ı seçin.
Detaylandırma alma seçeneklerini belirleyin:
Tasarım detaylandırmaları
DimXpert detaylandırmaları
Gizli unsurlardan öğeleri de ekle
Yalnızca montajlar için.
Görüntü durumunu göster/gizle
tüm görüntü stilleri tarafından desteklenir. Diğer görüntü durumları (görüntü modu
, renk
, vb.), yalnızca Gölgeli ve Kenarlı
ve Gölgeli
modlarında desteklenir.
Üst öğe stilini kullan. Üst öğe görünümden farklı stil ve kalite ayarları seçmek için temizleyin.
Modelin görüntü kalitesini ayarlamak için Yüksek kalite veya Draft kalitesi'ni seçin. Yüksek kalite'yi seçerseniz, bu seçenekler yeniden görünmez.
Yüksek kalite ve taslak kalitesi görünümleri, yalnızca aşağıdaki şekilde oluşturulmuş teknik resim görünümlerinde kullanılabilir:
Kozmetik Diş Açma Görünümü
Aşağıdaki ayarlar, Araçlar, Seçenekler, Belge Özellikleri, Detaylandırma içerisindeki Kozmetik diş açma görünümü ayarlarını geçersiz kılar.
Yüksek kalite. Kozmetik diş açmalarda kesin çizgi yazı tipleri ve kırpma görüntüler. Bir kozmetik diş açma yalnızca kısmen görünürse, Yüksek kalite yalnızca görünür kısmı gösterir.
Sistem performansı, Yüksek kalite kozmetik diş açmalarda yavaştır. Tüm detaylandırmaları yerleştirmeyi bitirene kadar bu seçeneği temizlemeniz önerilir.
Draft kalitesi. Kozmetik diş açmaları daha az detayla görüntüler. Bir kozmetik diş açma yalnızca kısmen görünürse, Taslak kalitesi tüm unsuru gösterir.
