层角度

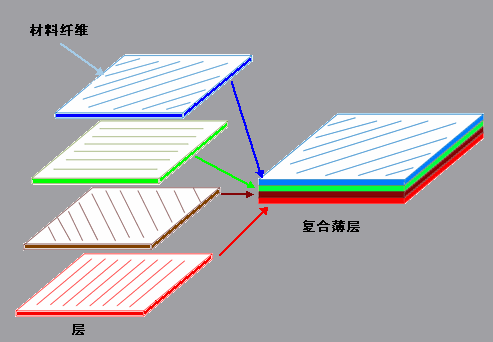

薄层通常和不同方位的层堆在一起。需要优化不同方向的载荷能力时，可将薄层和不同方位的层堆放起来。这样的堆栈是必要的，因为薄层受到复杂的外部载荷条件的影响
.
注：单项薄层（不同层的材料方位相同）通常适合在一个方向携带载荷。它们在层方位的横向方向通常脆弱。
程序使用条纹，为几何体上的 0 度层角度高亮显示参考方位。每个薄层的层方位方向，也就是材料属性的 X 方向，会高亮显示在几何体上。Y 方向为横穿纤维方向（表面上），Z 方向垂直于层表面。以下图片显示纤维方向角度为 0 到 60 度的 X、Y 和 Z 方向。
|
层角度：0 度 |
层角度：60 度 |
|
|
|
复合三元组如表面中心所示。三元组有四个箭头：
|
|
显示 0 度层方向。红箭头与表面条纹对齐。 |
|
|
显示 90 度层方向。绿箭头与表面条纹的法线对齐。 |
|
|
蓝箭头与表面垂直。镜向方位翻转蓝箭头的方向。 |
|
|
显示层方位方向。 |
相关主题
复合壳体
请参阅层的堆栈顺序
调整复合方向选项
