在边线上绘制结果图表
可在模型的所选边线上生成所需结果的 2-D 图表。该图表显示结果（Y 轴）以及沿所选边线（X 轴）的参数距离。该选项仅在选择一条边线时可用。
在边线上绘制结果图表：
在图形区域中显示所需结果图解。
在 Simulation study tree 中，用右键单击图解图标，然后选择探测
。
探测结果 PropertyManager 打开。
在选项下选取在所选实体上。
在结果下：

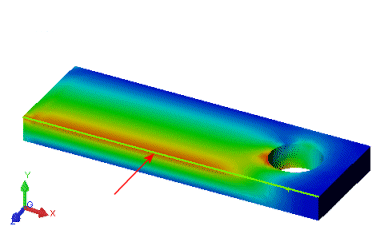

在图形区域，单击要在其上绘制所显示结果图解的边线。
单击更新。
列举与所选边线关联的所有节的显示结果。

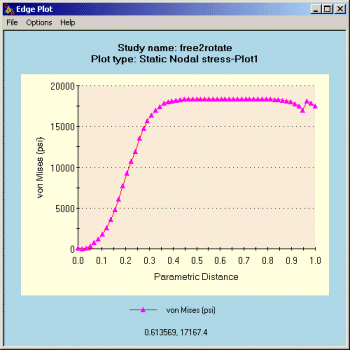

要反转参数变量，请选择反转边线图解。
在报告选项下单击图解。

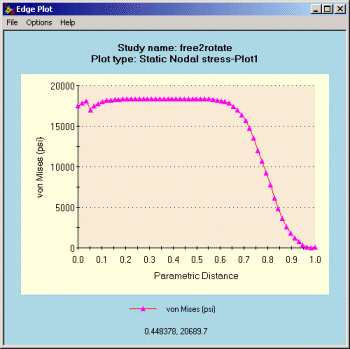

边线图解窗口将打开，并显示所显示结果（图表的 Y 轴）的值以及以 1（X 轴）为基准的所选边线上的参数距离。
单击
以关闭图表窗口。
单击
。
