尺寸链

尺寸链为从工程图或草图中的零坐标开始测量的尺寸链组。在工程图中它们属于参考尺寸，您不能更改其数值或者使用其数值来驱动模型。

尺寸链从您首先选择的轴线开始测量。尺寸链的类型(水平或竖直)由您所选点的方位定义。

您可给边线、顶点、以及圆弧（中点和最小及最大点）标注尺寸。您也可在添加基准尺寸时为中点标注尺寸。

尺寸链自动成组以保持对齐。当您拖动该组中任何尺寸时，所有尺寸会一起移动。如要从对齐组中分离出一个尺寸，请用右键单击该尺寸，然后选择解除对齐关系。

您可将零值尺寸拖动到新的位置，所有尺寸链将更新以与新的零值位置匹配。

如果相邻的尺寸彼此非常靠近，引线将根据需要自动折弯以防止覆盖文字。当您选择一个具有水平折线的尺寸链时，将在折弯处显示拖动控标。您可以删除水平折线，或在另一尺寸链中添加水平折线。

您可以在文档属性 - 尺寸链中设定尺寸链文档属性。您可以清除选中自动转折尺寸链，以将引线指定为不自动转折。

欲生成尺寸链:

1. 单击尺寸/几何关系工具栏上的尺寸链 ，或单击工具、标注尺寸、尺寸链。

   您可以选择水平尺寸链 或者竖直尺寸链 以指定尺寸的方向。

2. 单击第一个项目（边线、顶点等）作为基础（0.0 尺寸），然后再次单击以将尺寸放置在模型之外。

3. 单击您想使用同一尺寸链进行尺寸标注的边线、或顶点或圆弧。在您单击每个项目的同时，其尺寸放置在视图中，并对齐于座标原点。

4. 选择其它模式或工具，或者按 Esc 退出尺寸链模式。

欲沿同一尺寸链添加更多尺寸：

1. 用右键单击一尺寸链尺寸，然后选择添加到尺寸链。

2. 单击您想使用同一尺寸链进行尺寸标注的边线、或顶点或圆弧。在您单击每个项目的同时，其尺寸放置在视图中，并对齐于座标原点。

3. 选择其它模式或工具，或者按 Esc 退出尺寸链模式。

欲修改尺寸链:

您可以使用快捷键菜单上的命令修改尺寸链。用右键单击尺寸链，选择显示选项，然后选择下列选项：

• 对齐尺寸链。将所有尺寸沿着座标轴与 0.0 座标对齐。

• 转折。折弯尺寸的引线，并允许您将尺寸重新定位。

• 再转折尺寸链。将自动转折算法应用于尺寸链。

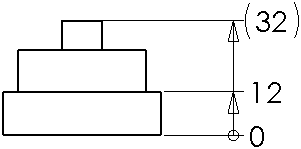

• 显示括号。为所选尺寸添加括号。

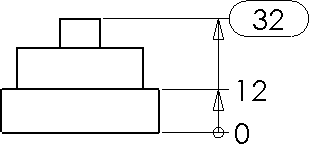

• 检查时显示。将所选尺寸显示为检查尺寸。



欲显示为尺寸链：

1. 选择一种尺寸链。

2. 单击引线选项卡，然后选择尺寸链。

3. 单击 。

在文档属性 - 尺寸链中选择显示为尺寸链，以链接工程图中的所有尺寸链。
