FilletXpert
FilletXpert 帮助您管理、组织和重新排序等半径圆角，让您将精力集中于设计意图。另请参阅 Xperts 概述。FilletXpert 可以：
当您需要使用 SolidWorks 软件管理基本特征的结构时，可以使用 FilletXpert。当您需要在特征层级维护控件时，则使用手动圆角 PropertyManager。
PropertyManager 标签
边角标签修改圆角，在此处正好有三条圆角边线在一个顶点汇合。圆角的每个面必须与三个圆角面相邻。
如果所有三条圆角边线都凹陷或凸起，或者具有相同半径，则只有一个圆角类型存在。
在关闭 PropertyManager 后，CTRL+ 拖动圆角以将之复制到另一兼容边角。
选择实体
在添加或更改圆角时，选取单一边线或圆角会显示一弹出工具栏，可帮助您选取多条边线或多个圆角。
将鼠标停留在工具栏图标上可以在图形区域中高亮显示实体。单击工具栏图标可以选择相应的实体并增添 PropertyManager。
在工具栏提示中：
右和左 = 实体的右面或左面。
开始和结束 = 实体的开始顶点或结束顶点。
虚拟 = 软件视为单一实体的相邻相切实体。
FilletXpert 过程
要使用 FilletXpert：
单击圆角
（特征工具栏），或者单击插入、特征、圆角。
在 PropertyManager 中，单击 FilletXpert。
使用 FilletXpert 的“添加”标签生成多个圆角：
在 FilletXpert PropertyManager 中，单击添加标签。
在圆角项目下：
为边线、面、特征和环
选择圆角项目。
设定半径
。
单击应用。
FilletXpert 将会添加圆角特征，并且不离开 PropertyManager。
在使用 FilletXpert 的“添加”标签时自动调用 FeatureXpert：
FilletXpert 在指定的几何体上放置圆角时，如果遇到问题，将会自动调用 FeatureXpert。
在 FilletXpert PropertyManager 中，单击添加标签。
为边线、面、特征和环 选择圆角项目。在本例中，选择如图所示的两个面。
设定半径 ，本例中设定为 .25，然后单击应用。
FilletXpert 会自动调用 FeatureXpert 来生成圆角。FeatureXpert 知道必须生成多个圆角，并且也会生成多个圆角。
框选整个模型以捕获所有面，然后单击应用。
FilletXpert 会对整个模型生成 .25 英寸半径的圆角，并自动调用 FeatureXpert 还原这些圆角。
使用 FilletXpert 的“更改”标签自动更改或删除圆角：
在 FilletXpert PropertyManager 中，单击更改标签。
检查要更改的圆角。将指针停留在 FeatureManager 设计树中的该圆角上，并请注意，它将应用到多条边线。在本例中，您只想更改下部边线。
在图形区域中选择下部圆角边线。
将半径 设定为 1.0，然后单击调整大小。
FilletXpert 只调整所选边线的大小（通过为其生成新圆角）。
将指针停留在 FeatureManager 设计树中的另一圆角上，这样将应用到多条边线。您只想从圆形边线删除圆角。
选择圆形的圆角边线。
单击移除。
FilletXpert 将只从该圆形边线删除圆角。
要选取其它圆角：
用右键单击圆角，然后选择编辑特征。
在 PropertyManager 中，圆角出现在边角面
之下。
单击显示选择。

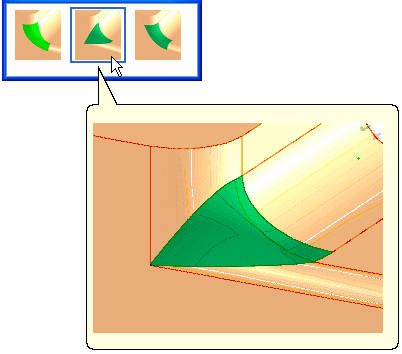

在弹出内容中单击预览来替换所选的圆角。
单击
。
.
要将圆角复制到其它圆角：
用右键单击要复制的圆角，然后选择编辑特征。
在复制目标下选取激活高亮显示。
在复制目标中单击以高亮显示所有兼容的圆角。
选取要复制到的圆角。
选择颜色使用系统选项颜色所选项目 1、2、和 3。
框选整个模型将选取所有兼容的圆角。
单击复制到。
单击 。
