圆角曲面（Fillet Surface）

对于曲面实体中以一定角度相交的两个相邻面，您可使用圆角以使其之间的边线平滑。

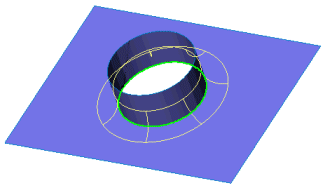

在圆角 PropertyManager 中选择部分预览、完全预览、或无预览。您可预览所有圆角类型。

曲面圆角处理与实体圆角处理原理相同，但有几个例外。

您可以执行下列操作：

• 圆角处理曲面实体的边线。

• 制作多半径曲面圆角。

• 在两个曲面之间制作圆角或面圆角。

• 将逆转参数添加到曲面圆角。

• 制作带有控制线的曲面圆角。

• 在面圆角中剪裁或保留圆角处理后的曲面。

• 在曲面上制作变半径圆角。

• 为面组单击反转面法向 以反转圆角方向。

您不能执行下列操作：

• 使用保持特征 选项保留曲面实体上的切除。

• 从 FeatureManager 设计树选择按特征圆角处理的曲面。

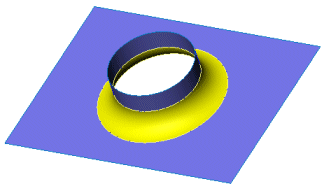

欲圆角处理曲面实体上的边线：

1. 单击特征工具栏上的圆角 ，或单击插入、特征、圆角。

2. 设定 PropertyManager 选项。

3. 单击确定 。
