辅助视图

辅助视图类似于投影视图，但它是垂直于现有视图中参考边线的展开视图。

您可生成一爆炸装配体视图的辅助视图。

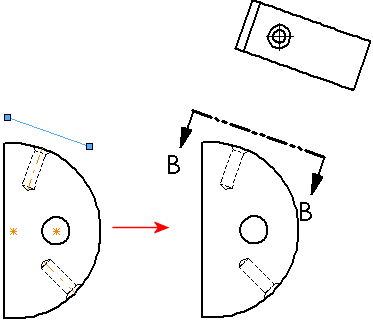

您可使用绘制的直线进行折叠。在该范例中，要妥当定向辅助视图，在所绘制的直线和临时孔轴之间添加垂直几何关系。

欲生成辅助视图：

1. 单击工程图工具栏上的辅助视图 ，或单击插入、工程图视图、辅助视图。

   辅助视图 PropertyManager 出现。

2. 选取参考边线（不能是水平或竖直的边线，因为这样会生成标准投影视图）。

   参考边线可以是零件的边线、侧影轮廓边线、轴线或所绘制的直线。

   辅助视图在局部视图中不可使用。

   当您移动指针时，视图的预览在您选取拖动工程视图时显示内容时会显示。您还可控制视图的对齐和方向。

3. 移动光标直到视图到达需要的位置，然后单击以放置视图。如有必要，您可编辑视图标号并更改视图的方向。

如果您使用绘制的直线生成辅助视图，草图将被吸收，这样您不能无意将之删除。当编辑草图时，您可以删除草图实体。

欲编辑所绘制用来生成辅助视图的直线：

1. 选择辅助视图。

2. 在辅助视图 PropertyManager 中选取箭头。

3. 用右键单击视图箭头然后选择编辑草图。

4. 编辑所绘制的直线，然后退出草图。

要编辑视图箭头：
