剖面视图疑难解答

• 如果剖面视图中显示了排除未剖切的模型部分，并且模型为悬空颜色（褐色），请检查以下情形：

• 剖切线可能没有延伸至完全贯穿模型。按需要延伸剖切线，或使用局部剖视图选项。参阅剖面视图 PropertyManager。

• 剖切可能导致零厚度的几何体无法在视图中正确显示。修改剖切线的位置以纠正此问题。

• 模型几何体可能有问题。使用工具、检查识别无效的几何体。详细信息请参阅检查实体。

• 剖面线中的边角在剖面视图中生成边线。要移除边线，将之用右键单击，然后单击隐藏边线。

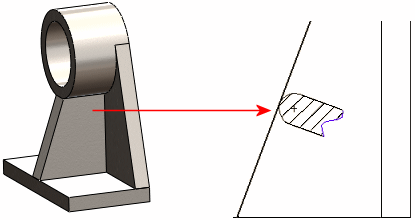

• 您有时候可能需要使用叠加于视图上的草图几何体生成剖面视图。如果剖面视图工具不妥，您可生成旋转剖视图。
