在平坦面上

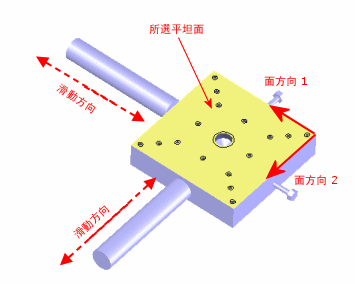

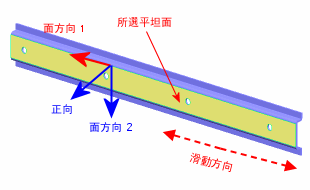

此選項僅適用於所有的所選面皆為平坦面的情形。每個面應位在不同平面上。各個面係受限在其相對的方向上 (方向 1、方向 2 及正向)。



屬性

值

實體網格的可能自由度 (DOF)

3 向平移

殼化網格的可能自由度 (DOF)

3 向平移及 3 向旋轉

3D 符號

平移

旋轉

可選圖元

僅限於平坦面

平移

沿著面方向 1

沿著面方向 2

垂直於面

旋轉 (僅適用於薄殼)

對面方向 1

對面方向 2

垂直於面
