組合件中的顯示窗格

在顯示窗格中，您可以為組合件中的每個零組件套用下列的顯示設定：

 隱藏/顯示

 顯示模式

 外觀

 透明度

顯示設定會儲存在組合件的顯示狀態中。

您可以︰

• 展開或摺疊顯示窗格。

• 在顯示窗格中按一下以改變每個零組件的顯示設定。

• 檢視並取代次組合件零組件的顯示設定。

• 加入新的顯示狀態到組合件中，並將顯示狀態由一個狀態改為另一個狀態。

展開或摺疊顯示窗格：

1. 按一下 FeatureManager(特徵管理員)窗格頂端（標籤右側）的 來展開顯示窗格。

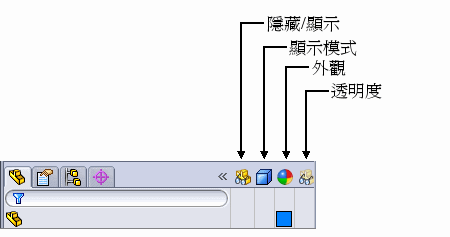

顯示窗格會出現在 FeatureManager(特徵管理員)窗格的右邊。顯示窗格有四個欄位：

2. 按一下 來摺疊顯示窗格。

變更零組件的顯示設定︰

1. 在顯示窗格中移動游標直到您要的零組件在 FeatureManager(特徵管理員)中被強調顯示。

2. 執行下列操作之一︰

• 按右鍵。

  快顯功能表出現。對所有顯示設定可用的選擇。

- 或 -

• 為您要變更的設定在欄位中按右鍵。

  快顯功能表出現。根據您按一下的欄位為何，會提供可用的選擇。

3. 按一下一個選擇。

顯示設定包括：

透明度 及外觀 是連結的。如果您變更在色彩與光學 PropertyManager 中光學屬性下的透明度滑動桿的值為除了 0.00 以外的值，會同時套用取代至顯示窗格的外觀及透明度的欄位中。同樣的，如果您在透明度欄位中套用透明度，取代同時會出現在外觀欄位中，這是因為外觀的透明度已變更為 75%。

對於次組合件零組件，顯示設定是儲存在次組合件的顯示狀態中。褪色的圖示表示顯示設定套用在次組合件或零件文件上。如果您置換了在組合件中次組合件的設定，圖示會變為正常的色彩濃度（不是褪色的）。

如果您將游標移動到顯示窗格的顯示設定上，會有一顯示名稱、模型組態、組合件（設定被設定處）顯示狀態的工具提示。

您可以移除來自次組合件零組件的設定取代。

移除來自次組合件零組件的取代：

為零組件在顯示窗格中按一下圖示並選擇清除取代 。

該零組件的顯示設定取代被移除。

為所有的次組合件零組件移除所有的取代：

1. 在顯示窗格中：

• 在任意處按右鍵。

- 或 -

• 按一下一個圖示。

2. 選擇清除所有最上層的取代 。

所有次組合件零組件的顯示設定取代被移除。

最上層零組件的顯示設定被儲存在最上層組合件的顯示狀態中。因此，其永遠會以正常的色彩濃度出現（不會褪色），且不受清除取代指令的影響。

在顯示窗格中，您可以加入新的顯示狀態至組合件中，並將顯示狀態由一個狀態改為另一個狀態。

產生新的顯示狀態：

1. 在顯示窗格的任意處按右鍵並選擇新增顯示狀態。

2. 為新的顯示狀態輸入一個名稱並按下 Enter。

新顯示狀態的名稱出現在 FeatureManager(特徵管理員)最上方模型組態名稱後的尖括弧中。

將顯示狀態由一個狀態變為另一個狀態：

在顯示窗格的任意處按右鍵並選擇 啟動顯示狀態，然後選擇一個顯示狀態。
