Design Clipart
設計美工圖案可讓您尋找及重覆使用來自於 SolidWorks、DWG 和 DXF 檔案的許多圖元。
設計美工圖案的運作方式
設計美工圖案會使用 SolidWorks 檔案及模型搜尋
來搜尋特定資料夾、尋找和分解檔案，並擷取您可在 SolidWorks 中重複使用的資料。
零件會被分解成特徵（伸長和除料）、草圖和圖塊。
特徵會被分解成草圖。
工程圖會被分解成一般表格和圖塊。
DWG/DXF 檔案會被分解成表格、圖塊和視圖。
當設計美工圖案進行分解時，來源檔案並不會有所變更。
使用 SolidWorks 搜尋 |
|
|
當您為檔案及模型進行 SolidWorks 搜尋時，分解期間所產生的影像會在搜尋標籤  中顯示為縮小圖示。將縮小圖示拖曳到 SolidWorks 檔案中，以重新產生分解的圖元。 |
|
|
|
|
|
在搜尋結果中，選擇已分解檔案的縮小圖示，然後按一下文意感應工具列中的  ，以便在搜尋結果窗格中檢視已分解圖元的縮小圖示。
SolidWorks 搜尋方塊 會顯示連至圖元的搜尋路徑。在搜尋窗格中，圖元會依種類和搜尋位置來加以過濾。

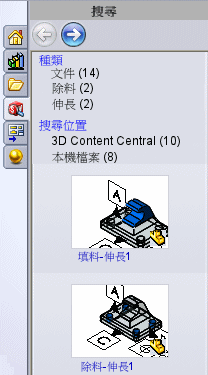

例如，如果您在所顯示的影像中選擇填料-伸長1，則搜尋結果窗格中會出現已分解草圖3 的另一個縮小圖示。
SolidWorks 搜尋方塊中會出現連至伸長的路徑 。 |
|
使用設計美工圖案立即分解個別檔案：
為檔案及模型 使用 SolidWorks 搜尋來找出檔案。
在搜尋標籤 上，連按兩下檔案的縮小圖示
出現提示詢問您是否要分解檔案。
按一下是。
隨即開啟檔案，執行檔案分解，然後關閉檔案。搜尋窗格中會出現已分解圖元的縮小圖示。
搭配 SolidWorks 工作排程器一起使用設計美工圖案：
產生一個分解資料夾，然後將要分解的檔案放到該處。
按一下選項
、檔案位置。在顯示資料夾中，選擇搜尋路徑。在資料夾下方加入分解資料夾，然後按一下確定。
按一下選項 、搜尋，然後選擇排程每天編制索引來在搜尋的路徑自動編制檔案索引。
設定每天開始時間和每天停止時間，來執行設計美工圖案的分解作業（預設從晚上 11 點開始）。
工作排程器會在安排時間執行分解作業。
如果錯過每天分解作業的時間超過兩小時，設計美工圖案就不會在隔天嘗試進行相同的排定分解作業。例如，您設定分解開始時間為晚上 11 點，但您在下午 6 點關閉電腦電源。當您於隔天早上 9 點開啟電腦電源時，就不會執行前晚所錯過的晚上 11 點分解作業。
重複使用設計美工圖案圖元：
使用個別分解或工作排程器來分解檔案。
執行 SolidWorks 搜尋來尋找設計美工圖案的圖元。
在您想要加入圖元的位置開啟模型。
將圖元拖曳至檔案中。
