零件的 DimXpert - 概要

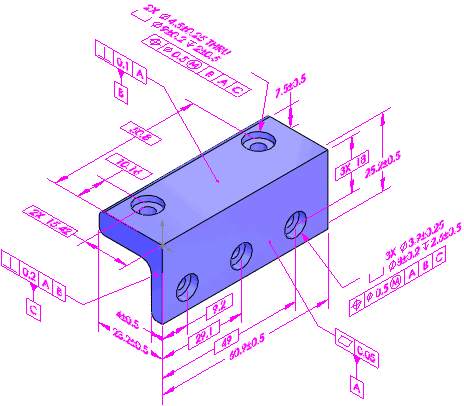

零件的 DimXpert 是一組工具，可讓您根據 ASME Y14.41-2003 及 ISO 16792:2006 的要求，套用尺寸和公差至零件上。然後您可以透過 TolAnalyst 來使用公差以在組合件執行堆疊分析，或用下游 CAM 來執行其他公差分析，或是執行方法應用。請同時參考 Xperts 概要。
透過依次按工具、選項、文件屬性、草稿標準，將整體草稿標準設定為 ANSI (ASME) 或 ISO。
特徵
對於 DimXpert 而言，特徵指的是製造特徵。舉例來說，在 CAD 領域中，您可以產生一個「薄殼」特徵，這是製造領域的一種「凹陷」特徵類型。
支援的製造特徵：
|
|
柱孔 錐孔 簡易直孔 相交圓 相交線 相交基準面 相交點 |
|
特徵辨識
將 DimXpert 尺寸套用至製造特徵時，DimXpert 會以此順序使用這些方法來辨識特徵：
模型特徵辨識
拓樸辨識
模型特徵辨識
模型特徵辨識的好處為：當修改模型特徵時，經辨識的特徵會自動更新，特別是在您加入特徵或面時。DimXpert 可辨識以下的設計特徵：
拓樸辨識
如果模型辨識無法辨識特徵，DimXpert 就會使用拓撲辨識。拓樸辨識的好處是它可識別出模型辨識無法識別的製造特徵，例如溝槽、凹口和凹陷。輸入本體上的特徵只能使用拓樸辨識。如果要進行幾何改變，拓樸特徵將會更新，但新副本並不會加入至複製排列特徵中。
使用 DimXpert
|
使用 DimXpert 工具組可讓您以手動或自動方式來插入尺寸與公差。DimXpertManager：
依特徵列出 DimXpert 所定義的公差特徵。 顯示 DimXpert 工具。
若要變更樹狀結構顯示，請在 DimXpertManager 中的零件名稱上按一下右鍵，選擇樹狀結構顯示，然後選擇一個顯示選項。 |
|
使用零件的 DimXpert：
開啟零件以使用 DimXpert 來設定尺寸。
設定 DimXpert 選項。依次按工具、選項、文件屬性，然後設定各個 DimXpert 選項，如幾何公差。
以手動或自動方式插入尺寸和幾何公差。
手動插入尺寸和幾何公差：
使用基準
工具來設定基準。
使用 DimXpert 工具來設定公差和尺寸，如大小尺寸
、位置尺寸
、複製排列特徵
及幾何公差
。
使用特徵選擇器可定義特徵類型。
按一下顯示公差狀態
來查看哪些特徵受到大小和位置的限制或超出限制。
視需要套用其他尺寸和公差以完全限制零件。
若要設定 DimXpert 尺寸的色彩，請依次按選項
、系統選項、色彩。在色彩調配設定下，選擇註記、DimXpert。
自動插入尺寸和幾何公差：
按一下自動尺寸配置
（DimXpert 工具列），或依次按工具、DimXpert、自動尺寸配置。
設定 PropertyManager 選項。
按一下
。
儲存零件。
