Tepelný kontaktní odpor - Příklad

V elektronickém průmyslu se čipy obvykle spojují se substrátem tenkou vrstvou epoxidu. Podobné případy se vyskytují i v jiných průmyslových odvětvích. Modelování epoxidové vrstvy jako samostatné součásti vyžaduje použití velmi malé velikosti prvku, a proto může dojít k selhání při tvorbě sítě nebo ke vzniku zbytečně velkého počtu prvků.

Abyste mohli uvažovat tepelný odpor způsobený epoxidovou vrstvou, nemusíte ji modelovat. Tepelný kontaktní odpor je začleněn jako podmínka kontaktu povrch na povrch. Je možné zadat celkový odpor nebo odpor na jednotku plochy.

Modelování tepelného kontaktního odporu

Tepelný kontaktní odpor lze modelovat dvěma způsoby:

• Můžete při tvorbě geometrie zanedbat tenkou vrstvu epoxidu. Plochy součástí, které jsou ve skutečnosti touto vrstvou odděleny, se tak budou v modelu dotýkat.

• Při tvorbě geometrie je možné vzít v úvahu tenkou vrstvu epoxidu. V takovém případě vznikne mezi plochami tepelného kontaktu mezera. Pokud chcete použít tento přístup, uvědomte si následující:

• Výsledky jsou mnohem přesnější, když je vzdálenost mezi dvěma kontaktními plochami menší nebo stejná jako velikost sousedního prvku. Níže uvedený příklad by mohl vést k nepřesným výsledkům.

• Správné párování kontaktu pomocí rozdělení ploch není sice nutné, ale zlepšuje přesnost.

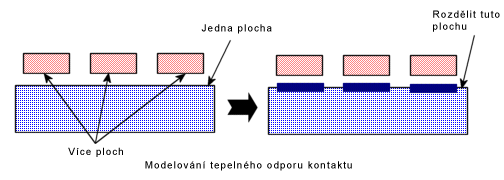

• Chcete-li zadat různé tepelné odpory mezi velkou plochou a množstvím menších ploch, je nutné velkou plochu nejprve rozdělit a potom teprve přiřadit tepelný kontaktní odpor pro jednotlivé páry.

Jak definovat tepelný kontaktní odpor:

1. V teplotní studii klepněte pravým tlačítkem na ikonu Spoje a vyberte příkaz Kontaktní sada.

Zobrazí se PropertyManager kontaktní sady.

2. Nastavte Typ na Tepelný odpor.

3. V poli Plochy, hrany, vrcholy pro sadu 1 vyberte požadované entity přidružené k jedné nebo více součástem.

4. V poli Plochy pro sadu 2 vyberte požadované plochy z další součásti.

5. Vyberte Tepelný odpor a proveďte následující:

1. Nastavte Jednotky na systém jednotek, který chcete použít.

2. Vyberte volbu Celkový nebo Rozložený a zadejte hodnotu.

6. Pod položkou Upřesňující vyberte volbu Uzel na plochu nebo Plocha na plochu. Volba Uzel na uzel neumožňuje zadání tepelného odporu, protože spojené uzly dotýkajících se ploch budou mít stejnou teplotu (dokonalé vedení).

7. Klepněte na .
