Virtuální svorky

Pomocí virtuálních svorek můžete umístit trasu v průběhu počátečních fází návrhu. Virtuální svorka je díl, který obsahuje:

• Jeden nebo dva body trasy. V případě jednoho bodu trasy, trasa musí procházet tímto bodem bez omezení směru. V případě dvou bodů trasy, trasa musí procházet mezi body přímou čarou, což znamená, že směr je omezen.

• Osu představující cestu trasy vedoucí přes svorku. To je osa trasy pro předem umístěné svorky v sestavě tak, aby jste je mohli vybrat při použití Automatického trasování. Pokud tuto osu pojmenujete Osa svorky, můžete ji použít pro zarovnání svorky s hranou nebo osou v sestavě.

• Odkaz vazby na umístění dílu, když ho přidáváte do sestavy. (volitelné) Přidejte prostorovou geometrii jako například prvek vysunutí s ploškami a hranami pro definování odkazů vazeb. Poté skryjte tuto prostorovou geometrii tak, aby nebyla viditelná při vkládání virtuální svorky do sestavy trasy.

• Osa rotace. (volitelné) Můžete použít pro usnadnění rotace svorky na požadovanou orientaci.

• Několik konfigurací. (volitelné) Je možné vytvořit několik konfigurací virtuálních svorek pro určení různých velikostí odsazení a poté při vkládání svorky ručně vybrat požadovanou konfiguraci. Pokud chcete, aby se velikost virtuální svorky automaticky přizpůsobila změně průměru kabelu, přidejte data filtru a překrývající se konfigurace tak jako v případě obyčejné kabelové svorky.

Virtuální svorka nevyžaduje žádnou objemovou geometrii. Virtuální svorka nemusí být obsažena v Kusovníku.

Návod pro vyřazení virtuálních svorek z kusovníků:

1. Klepněte na Soubor, Vlastnosti.

2. Na záložce Vlastní:

1. V poli Název vlastnosti zadejte Ignorovat v kusovníku.

2. V poli Typ zadejte Ano nebo ne.

3. V poli Hodnota / textový výraz zadejte Ano.

3. Klepněte na OK.

Virtuální svorka se nezobrazí, když vytvoříte kusovník.

Příklady

Dva příklady virtuálních svorek (cableconstraint.sldprt a virtualclipsingleconstraint.sldprt) jsou umístěny v Knihovně návrhů ve složce <instalační_adresář>\data\design library\routing\electrical.

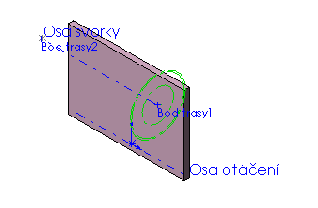

Níže je zobrazena jedna z konfigurací svorky cableconstraint.sldprt. Jedna z hran prvku vysunutí je použita v definici odkazu vazby pro usnadnění umístění dílu v sestavě. Osa rotace a Osa svorky mohou být použity pro rotaci a zarovnání virtuální svorky. Virtuální svorky obsahují překrývající se konfigurace a data filtru, takže se jejich velikost odsazení automaticky přizpůsobí, když se změní průměr kabelu.
