Přidání čar rozložení

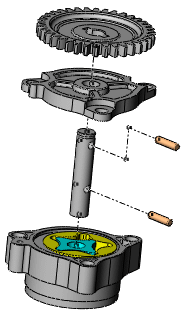

Pro přidání čar rozložení do rozloženého pohledu použijte Skicu trasy rozložení (typ 3D skici).

Vložení skici trasy rozložení:

  1. Klepněte na Skica trasy rozložení (panel nástrojů pro sestavy) nebo na Vložit, Skica trasy rozložení.

Objeví se PropertyManager Přímka trasy.

  1. Přidat čáry rozložení pomocí:

Všechny přímky se zobrazí jako průhledné.

  1. Uzavřete skicu.

Skica se objeví v ConfigurationManageru pod položkou PohlRozl<n>.

Úpravy skici tras rozložení:

  1. V ConfigurationManageru klepněte na a rozbalte PohlRozl<n>.

  2. Pravým tlačítkem klepněte na 3DRozložit<n>, a vyberte Upravit skicu.

  3. Skicu upravte stejným způsobem, jako kdybyste upravovali jakoukoli jinou 3D skicu nebo přidejte více čar rozložení.

  4. Uzavřete skicu.
