Panel nástrojů zarovnání
Na panelu nástrojů pro Zarovnání jsou nástroje pro zarovnání popisů, jako jsou např. poznámky, značky geometrické tolerance apod.
Pomocí výběrový rámeček, nebo stisknutím klávesy Ctrl vyberte více kót a popisů.
Postup pro přístup k nástrojům pro Zarovnání:
Klepněte na tlačítko na panelu nástrojů Zarovnání.
Klepněte na Nástroje, Zarovnat a vyberte nástroj z nabídky.
Vyberte si skupinu popisů, pravým tlačítkem na jeden z nich klepněte a vyberte Zarovnat a jednu z možností.
|
|
Seskupit |
Seskupí popisy, aby je bylo možné společně přesouvat. |
|
|
Oddělit |
Zruší seskupení, aby se popisy mohly pohybovat samostatně. |
|
|
Zarovnat kolineárně/radiálně |
Kolineárně/radiálně zarovná a seskupí lineární, radiální nebo úhlové kóty ve výkresu. |
|
|
Zarovnat rovnoběžně/soustředně |
Rovnoběžně/soustředně zarovná a seskupí lineární, radiální nebo úhlové kóty ve výkresu. |
|
|
Zarovnat vlevo |
Zarovná popisy s popisem nejdále vlevo ve skupině.
|
|
|
|

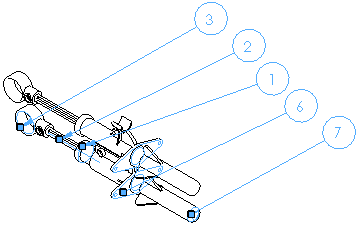

Před |

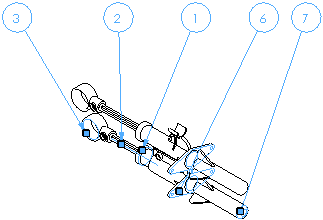

Poté (zarovnáno s pozicí 3) |
|
|
|
Zarovnat vpravo |
Zarovná popisy s popisem nejdále vpravo ve skupině.
|
|
|
|
Před |
Poté (zarovnáno s pozicí 7) |
|
|
|
Zarovnat nahoru |
Zarovná popisy s popisem nejvýše ve skupině.
|
|
|
|
Před |
Poté (zarovnáno s pozicí 3) |
|
|
|
Zarovnat dolů |
Zarovná popisy s popisem nejníže ve skupině.
|
|
|
|
Před |
Poté (zarovnáno s pozicí 7) |
|
|
|
Zarovnat vodorovně |
Zarovná popisy se středem popisu, který je nejdále vlevo ve skupině.
|
|
|
|
Před |
Poté (zarovnáno s pozicí 3) |
|
|
|
Zarovnat svisle |
Zarovná popisy se středem popisu, který je nejvýše ve skupině.
|
|
|
|
Před |
Poté (zarovnáno s pozicí 3) |
|
|
|
Zarovnat mezi čarami |
Zarovná popisy rovnoměrně mezi vodorovné nebo svislé řádky. |
|
|
Rozmístit vodorovně |
Zarovná popisy rovnoměrně mezi popisy nejdále vlevo a vpravo. Nezarovnává s horním a dolním popisem.
|
|
|
|
Před |
Poté (zarovnáno mezi 3 a 7 pozicí) |
|
|
|
Rozmístit svisle |
Zarovná popisy svisle mezi popisy nejdále vlevo a vpravo. Nezarovnává s popisem nejvíce vpravo a nejvíce vlevo.
|
|
|
|
Před |
Poté (zarovnáno mezi 3 a 7 pozicí) |
|
|
|
Těsně vedle sebe |
Zarovná popisy těsně se středem popisu, který je nejdále vlevo ve skupině.
|
|
|
|
Před |
Poté (zarovnáno s pozicí 3) |
|
|
|
Těsně nad sebe |
Zarovná popisy těsně se středem popisu, který je nejvýše ve skupině.
|
|
|
|
Před |
Poté (zarovnáno s pozicí 3) |
|
