Kosmetické závity

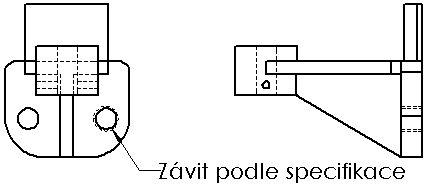

Kosmetické závity popisují atributy specifické díry, takže nemusíte do modelu přidávat závity. Kosmetický závit představuje vnitřní průměr závitu výstupku nebo vnější průměr závitu díry a může obsahovat i popis díry ve výkresech.

Vlastnosti kosmetického závitu zahrnují:

• Závity můžete znázornit v dílu, sestavě nebo výkresu a můžete k nim připojit poznámku s popisem závitu ve výkresech. Kosmetické závity můžete přidat i ke kuželovým dírám. Nekončí-li kuželový závit na rovné ploše, je zakřivenou plochou oříznut.

• Kosmetický závit se od ostatních popisů liší tím, že je absorbovaným prvkem toho prvku, k němuž je připojen. Kosmetický závit1 se ve stromu FeatureManager nachází pod prvkem Díra společně se skicami použitými při vytváření dané díry.

• Je-li ukazatel umístěn nad kosmetickým závitem, změní se na .

• Kosmetické závity se v dokumentech dílů vkládají do pohledů výkresů automaticky. Do dokumentu výkresu se vkládá také popis závitu, pokud se dokument výkresu řídí normou ANSI. (Popisy závitů vložte v PropertyManageru Kosmetický závit, ale jsou zobrazeny jen v dokumentech výkresů.) Popisy závitů se v normách ISO, JIS a dalších nepoužívají, můžete je však zobrazit pomocí položky Vložit popis v místní nabídce (viz další odstavec). Chcete-li do výkresů vložit kosmetické závity z dokumentů sestavy, klepněte na Vložit, Popis modelu a klepněte na Kosmetický závit .

• Ve výkresech se v místní nabídce objeví Vložit popis. Je-li popis kosmetického závitu v dílu nebo sestavě definován, ale není ve výkresu vidět, můžete si jej právě pomocí této volby zobrazit. Odkazová čára se standardně připojuje k závitu. Popis má podobu poznámky.

• Přidáváte-li kosmetický závit při práci v pohledu výkresu, díl nebo sestava se aktualizuje a prvek Kosmetický závit se v nich objeví.

• Kótovat můžete kruhové kosmetické závity i lineární kótu stran ve výkresech. Kosmetické závity není možné kótovat v dokumentech dílů nebo sestav.

• Viditelnost kosmetických závitů se řídí viditelností rodičovského prvku. Když změníte režim zobrazení, přidáte prvky do seznamu Zobrazit skryté hrany nebo skryjete součást, viditelnost kosmetického závitu se automaticky změní.

• Možnost Zobrazit přesné závity můžete použít pro kontrolu všech kosmetických závitů a určení, zda je zobrazit nebo skrýt.

• Na kosmetické závity v poli můžete odkazovat.

• Pro díry s rovným nebo zkoseným závitem můžete přidávat kosmetické závity prostřednictvím Průvodce dírami.

  POZNÁMKA: U závitových děr s kosmetickými závity vytvořenými v Průvodci dírami je průměrem díry průměr závitníku. U závitových děr bez kosmetických závitů je průměrem díry vnější průměr závitu.

• Chcete-li nastavit stínované zobrazení kosmetických závitů, klepněte na Možnosti. Na záložce Vlastnosti dokumentu vyberte Detailování. V položce Filtr zobrazení vyberte Stínované kosmetické závity.

Vkládání kosmetických závitů:

1. U válcového prvku (výstupku, řezu nebo díry) vyberte kruhovou hranu tam, kde závit začíná. Je-li prvkem kuželová díra, vyberte vnější průměr. Je-li prvkem kuželový výstupek, vyberte vnitřní průměr.

Prvek můžete také vybrat poté, co klepnete na nástroj.

2. Klepněte na Kosmetický závit na panelu nástrojů Popisy nebo klepněte na Vložit, Popisy, Kosmetický závit.

3. Zadejte vlastnosti v PropertyManageru Kosmetický závit.

4. Klepněte na OK.

Úpravy kosmetického závitu:

1. V dokumentu dílu nebo sestavy klepněte pravým tlačítkem myši na prvek Kosmetický závit a klepněte na Upravit prvek.

2. Proveďte potřebné změny v PropertyManageru Kosmetický závit a klepněte na OK .

Určení stylu a tloušťky čáry pro kosmetické závity v dokumentu aktivního výkresu:

1. Klepněte na Možnosti. Na záložce Vlastnosti dokumentu vyberte Typ čáry.

2. V sekci Typ hrany vyberte Kosmetický závit.

3. Vyberte si ze seznamů Styl a Tloušťku.

   Výsledky vidíte v poli Náhled.
