PropertyManager Sdružená pozice

PropertyManager Sdružená pozice se otevře tehdy, když vložíte Sdruženou pozici do dokumentu výkresu nebo sestavy nebo když vyberete stávající sdruženou pozici. Vlastnosti se použijí pro vybrané pozice.

Styl

Nastavení pozice

Styl. Ze seznamu vyberte styl tvaru a ohraničení pozic.

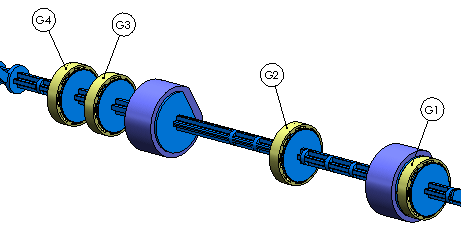

Pokud vyberete Rozdělený kruh, otevře se pole Dolní text, do něhož můžete zadat data pro dolní polovinu pozic. Protože používáte styl Rozdělený kruh, jsou v pozici zobrazeny číslo položky součásti a množství. Data lze změnit na text, uživatelské vlastnosti a odkazy součásti.

Velikost. Ze seznamu vyberte velikost (konkrétní počet znaků), Přizpůsobit (která se automaticky přizpůsobí textu), nebo Určené uživatelem (kde můžete nastavit velikost pozice).

Text pozice. Vyberte typ textu pro pozici.

  • Text. Otevře se okno Vlastní text, do kterého můžete zadat text

  • Číslo položky. Číslo položky v kusovníku

  • Množství. Množství této položky v sestavě

  • Uživatelské vlastnosti. Otevře se dialog uživatelských vlastností, kde můžete vybrat položku

Text v dolní části. Pokud si vyberete styl Rozdělená kružnice, můžete do tohoto pole zadat text pro dolní část pozice. K dispozici máte stejné možnosti jako v sekci Text pozice.

Zdroj textu pozice. Určuje odkud pozice získává číslování:

  • Struktura sestavy. Používá číslování podle pořadí součásti ve stromu FeatureManageru.

  • Kusovník <n>. Používá pořadí zobrazené ve vybraném kusovníku.

Počet pozic na řádku:. Zadejte počet pozic, které mají být sdruženy na jednom řádku před započetím dalšího řádku.

Příklad dvou pozic na řádku:

Skládat napravo , Skládat nalevo , Skládat dolů , Skládat nahoru . Klepnutím určíte směr sdružené pozice vzhledem k odkazové čáře.

Množství

Umožní vám nastavit množství mimo pozice ve výkresu, pokud se v sestavě nachází více než jedna instance součásti. Množství se aktualizuje parametricky.

Umístění. Zobrazí množství Vlevo , Vpravo , Nahoře , nebo Dole od pozic.

Označení. Umožní vám nastavit jmenovku pro množství. Určeno uživatelem vám umožní zadat vlastní jmenovku.

Množství. Zobrazí množství v pozici (jen pro čtení).

Přepsat hodnotu. Umožní vám přepsat množství v pozici. Můžete například do pohledu výkresu vložit pozice, která zobrazuje jen dvě součásti, ale celkový počet součástí v sestavě je pět. V jednom pohledu může pozice zobrazit "2" a v druhém pohledu může zobrazit "3."

Hladina

Ve výkresech s pojmenovanými hladinami vyberte hladinu.

Další vlastnosti

Pro stávající sdružené pozice klepněte na Další vlastnosti, aby se otevřel PropertyManager Poznámka, ve kterém lze nastavit pložky jako například odkazové čáry a šipky.
