Tabulky oprav

Do výkresu lze vložit tabulku oprav (blok) a souvísející značky oprav. Tabulky oprav lze spojit se SolidWorks Workgroup PDM.

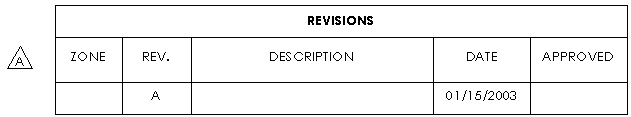

Tabulka oprav se vkládá do výkresu, aby bylo možné sledovat opravy dokumentu včetně značek oprav. Kromě funkcí společných pro všechny tabulky si můžete vybrat:

• Tvary značek oprav

• Abecední nebo číselné pořadí

Značky oprav vytvoří poznámky s ohraničením, které jsou spojené s tabulkou oprav prostřednictvím vlastností. Používá se aktuální číslo nebo písmeno opravy.

Poslední oprava se také objeví v položce REV v pravém dolním rohu formátu listu.

Ve výkresech s několika listy můžete nastavit možnosti tak, aby se tabulka oprav aktivovala pouze na prvním listě, spojit tabulky mezi všemi listy, nebo je ponechat nezávislé na sobě.

Postup nastavení možností tabulek oprav pro aktivní dokument:

1. Klepněte na Nástroje > Možnosti > Vlastnosti dokumentu > Tabulkys > Oprava.

2. Nastavte požadované možnosti a klepněte na OK.

Vložení tabulky oprav:

1. Klepněte na nástroj Tabulka oprav na panelu nástrojů Tabulka nebo klepněte na Vložit, Tabulky, Tabulka oprav.

2. Nastavte vlastnosti v PropertyManageru Tabulka oprav, poté klepněte na OK .

   Poklepáním na buňky můžete zadat text.

Přidání opravy do tabulky (vložení řádku):

1. Pravým tlačítkem klepněte do tabulky oprav a vyberte Opravy, Přidat opravu.

   Oprava je přidána do tabulky s aktuálním datumem. Pokud již tabulka obsahuje opravy, zobrazí se nová oprava na řádku pod poslední opravou s dalším písmenem v pořadí.

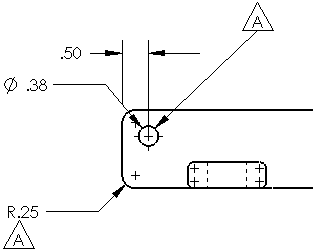

2. Klepnutím do výkresu umístěte jednu nebo více značek opravy. Chcete-li přidat odkazovou čáru, vložte značku na vrchol, hranu nebo plochu.

   Tyto značky jsou poznámky.

Přidání více značek opravy:

1. Ve výkresu s tabulkou, která již obsahuje opravu, klepněte na Značka opravy na panelu nástrojů Popisy nebo na Vložit, Popisy, Značka opravy.

   Výkres již musí obsahovat tabulku oprav, aby jste mohli vložit značku opravy.

- nebo -

Pravým tlačítkem klepněte do tabulky oprav, do řádku požadované opravy a vyberte Opravy, Přidat značku.

2. Zadejte vlastnosti v PropertyManageru Značka opravy Tento PropertyManager využívá stejné konvence jako PropertyManager Poznámka.

   Značka opravy používá nastavení tabulky oprav pro tvar, číslo a písmeno opravy.

3. Klepněte v grafické ploše na místo, kam chcete značku umístit. Značku můžete umístit kamkoli a můažete umístit několik instancí značky, dokud je PropertyManager Značky opravy aktivní.



Když vložíte značky opravy, které používají Automatickou odkazovou čáru , musíte ukázat myší na tuto entitu, zvýraznit ji a přidat odkazovou čáru. Odkazová čára se nezobrazí, dokud neukážete na entitu myší. Tímto způsobem zvýrazněné entity nepřekáží pohledu modelu nebo pohledu výkresu. příklad pozic.

4. Klepněte na tlačítko OK .

Úpravy stylu, velikosti nebo formátu textu značky opravy:

1. Vyberte existující značku opravy.

2. Upravte značku v PropertyManageru Poznámka.

Poznámka připojená k úrovni opravy

Poznámky (obvykle v dolním levém rohu formátu listu) můžete připojit k písmenu opravy, aby byla zajištěna synchronizace.

Postup synchronizace opravy v poznámce:

1. Ve výkresu není vložena tabulka oprav. Klepněte pravým tlačítkem do grafické plochy a vyberte Upravit formát listu.

2. Klepněte na Poznámka v panelu nástrojů Popis nebo vyberte Vložit, Popisy, Poznámka.

3. Klepněte v grafické ploše na místo, kde chcete poznámku umístit.

4. V položce Formát textu v PropertyManageru klepněte na ikonu Připojit k vlastnosti .

5. V dialogovém okně klepněte na Vlastnosti souboru.

6. V dialogovém okně Souhrnné informace na záložce Vlastní:

1. Vyberte Oprava v poli Název vlastnosti.

2. Klepněte do pole Hodnota / textový výraz a stiskněte mezerník.

3. Klepněte na OK.

7. V dialogovém okně Připojit k vlastnosti v položce Použít uživatelské vlastnosti z vyberte ze seznamu položku Oprava a poté klepněte na OK.

8. Klepněte na tlačítko OK .

9. Pravým tlačítkem klepněte do grafické plochy a vyberte Upravit list.

10. Vložte tabulku oprav.

11. Pravým tlačítkem klepněte do tabulky oprav a vyberte Opravy, Přidat opravu.

    Poznámka zobrazuje aktuální úroveň oprav.
