Příklady deformace - bod
Abyste dosáhli různých výsledků, můžete kombinovat různé možnosti bodové deformace. Příklady v tomto tématu předvádějí pouze některé z těchto možností. Podrobnosti o tom, jak se tyto možnosti ovlivňují vzájemně a na deformovaných modelech viz Možnosti deformace - bod.
Bodová deformace, která působí na menší oblast, se nemusí zobrazit, pokud používáte výchozí nastavení kvality obrázku. Chcete-li zvýšit kvalitu, klepněte na Nástroje, Možnosti, Vlastnosti dokumentu, Kvalita obrázku. Posuňte posuvník Rozlišení SHO/SHV stínované a v konceptové kvalitě doprava nebo vyberte možnost Optimalizovat délku hrany.
Deformace modelu s použitím bodu:
Klepněte na ikonu Deformovat
v panelu nástrojů Prvky nebo vyberte položky Vložit, Prvky, Deformovat.
V daném PropertyManageru pod položkou Typ Deformace vyberte Bod.
Pod položkou Bod deformace vyberte jednu z těchto entit v grafické ploše pro Bod deformace
:
Bod na ploše nebo rovině
Bod na hraně
Vrchol
Bod v prostoru
Příklady výběru Bodu deformace:
|
Bod na ploše nebo rovině |
|
Počáteční díl
Bod na ploše je jednoduchá metoda pro rychlé provádění změn složitých modelů.
Bod na ploše je vhodný při provádění více iterací návrhu a přidávání změn složitých prvků do modelů. |
|
|
Vyberte bod na ploše nebo rovině. Směr otevření je kolmý k dané ploše. |
|
|
Výsledek deformace bodu na ploše
Všimněte si stupně změny, kterou lze provádět pomocí operace bodové deformace. |
|
|
Bod na hraně |
|
Počáteční díl
Použití bodu na hraně umožňuje předvídatelnější posouvání a umístění dané deformace. |
|
|
Vyberte bod na hraně. Směr otevření je vypočítán jako průměrná normála ze dvou přilehlých ploch.
Pokud posouváte bod podél hrany, střed deformace se bude posouvat s ním. |
|
|
Výsledek deformace bodu na hraně
Deformace bod na hraně umožňuje provádění složitých a rychlých změn návrhu v libovolném typu modelu. |
|
|
Bod na vrchol |
|
Počáteční díl
Použití bodu na vrcholu je předvídatelnější způsob umístění deformace, když normála přilehlých povrchů tvoří požadovaný směr otevření. |
|
|
Vyberte vrchol. Tento příklad používá vrchol žebra.
Směr otevření je průměrnou normálou všech přilehlých ploch. |
|
|
Výsledek deformace bodu na vrcholu |
|
|
Bod v prostoru |
|
Zvolte bod v prostoru pro Bod deformace a vyberte jednu z následujících voleb pro Směr deformace:
hrana čára skici dva body nebo vrcholy rovina rovinná plocha
(Bod v prostoru a čára skici pro zobrazený směr) |
|
|
Náhled dané deformace pomocí bodu v prostoru
V tomto případě je směr určen pomocí čáry skici.
Pokud vybraný bod leží v určité rovině, směr otevření je k ní kolmý. |
|
|
Výsledek deformace pomocí bodu v prostoru |
|
Když použijete bod v prostoru jako Bod deformace , vyberte lineární hranu, dva body nebo vrcholy, rovinnou plochu nebo rovinu jako Směr deformace.
U bodu na ploše, hrany nebo vrcholu stačí vybrat pouze Směr deformace, abyste použili jiný směr než výchozí. V případě potřeby klepněte na Obrátit směr deformace
.
Zadejte hodnotu do pole Vzdálenost deformace
.
Deformovat oblast:
Zadejte hodnotu do pole Poloměr deformace
. Tato hodnota poloměru určuje sférický vliv kolem vybraného bodu.
|
Bodová deformace se znázorněním, jak hodnota Poloměru deformace kolem bodu ovlivňuje tvar.
Teoretická koule (červená šipka) reprezentuje hodnotu Poloměru deformace . |
|
Vyberte možnost Oblast deformace, chcete-li deformaci omezit na oblast uzavřenou obvodem vybrané plochy.
Když zvolíte bod na ploše a vyberete možnost Oblast deformace, ve výchozím stavu deformaci omezíte na oblast uzavřenou obvodem vybrané plochy. Vyberete-li bod na hraně, vrchol nebo bod v prostoru, deformace není přímo ovlivněna možností Oblast deformace.
Při výběru Oblasti deformace můžete také vybrat možnost Pevné křivky/hrany/plochy
a Další plochy pro deformaci
.
Příklad toho, jak Oblast deformace ovlivňuje deformaci
|

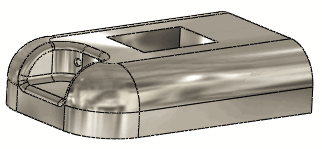

Počáteční díl
|
|
|

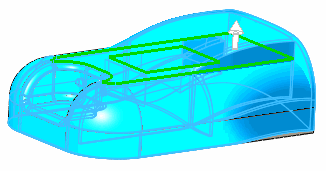

Není zaškrtnuta možnost Deformovat oblast.
|
|
|

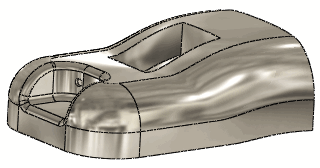

Výsledek se zrušenou volbou Oblast deformace
Při použití bodu na vybrané ploše je deformace ovlivněna výběrem možnosti Oblast deformace nebo jejím zrušením. |
|
|
Deformace používající stejný bod s vybranou Oblastí deformace. |
|
|
Pokud vyberete hranu či vrchol, deformaci neovlivní výběr možnosti Oblast deformace nebo její zrušení.

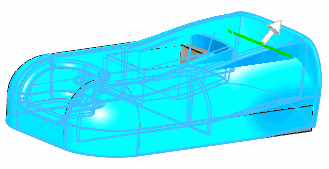

Tento náhled (vybraná hrana) je stejný s vybranou možností Oblast deformace nebo bez ní. |
|
|
|
|
Počáteční vícetělový díl |
|
|
|
|
Vybráno jediné tělo |
Výsledek deformace jediného těla |
|
|
|
|
Vybrána všechna čtyři těla |
Výsledek vícetělové deformace |
Ve skupině Možnosti tvaru:
Vyberte úroveň tuhosti. Tuhost určuje pevnost tvaru deformace bez ohledu na to, zda je omezena v rámci plochy (vybrána Oblast deformace) nebo volná (zrušen výběr Oblasti deformace). Míra aplikované tuhosti je určena tvarem, který chcete vytvořit.
|
Všechny ukázky tuhosti používají Vzdálenost deformace 10, Poloměr deformace 50 a stejný bod na ploše. |
|
Je zaškrtnuta možnost Deformovat oblast. |
Není zaškrtnuta možnost Deformovat oblast. |
|
|
|
|
Tuhost - minimální
|
|
|
|
|
Tuhost - střední
|
|
|
|
|
Tuhost - maximální  |
Když možnost Deformovat oblastnení vybraná, můžete volitelně vybrat Osu deformace
a tím do další míry ovládat tvar deformace. Osa deformace je určena výběrem lineární hrany, dvou bodů nebo vrcholů, nárysové čáry, rovinné plochy nebo roviny. Výsledem je deformace podobná ohýbání, rovnoběžná s vybranou osou.
|
Počáteční díl |
|
|
Bodová deformace se dvěma vybranými vrcholy (červené šipky) pro Osu deformace . |
|
|
Výsledek použití dvou vrcholů k vytvoření osové čáry |
|
|
Bodová deformace používající osovou čáru definovanou různými vrcholy (červené šipky) pro Osu deformace . |
|
|
Výsledek použitím nové osové čáry |
|
|
Bodová deformace používající rovinu (červená šipka) pro Osu deformace . Osa ohybu je kolmá k této rovině se středem v těžišti daných těl. |
|
|
Výsledek použitím roviny pro osovou čáru |
|
Je-li vybrána Oblast deformace, zrušením volby Zachovat hranici docílíte následující výsledky:
|
Počáteční díl
Je použita deformace bodem v prostoru.
Plocha deformace (červená šipka) je stejná ve všech ukázkách. |
|
|
Zrušena volba Zachovat hranici
Vybrána volba Jen dodatečné plochy
Vybrána horní plocha pro možnost Další plochy pro deformaci |
|
|
Výsledek:
Deformována je pouze horní plocha, zatímco boční plochy jsou v podstatě vysunuty, aby se s ní setkaly. |
|
|
Volba Zachovat hranici zaškrtnuta |
|
|
Výsledek
Ovlivněna je pouze horní plocha. Všechny ostatní plochy zůstanou beze změn. |
|
Posuvníkem Přesnost tvaru
můžete řídit kvalitu povrchu. Zvýšením kvality zvýšíte také úspěšnost prvku pro deformaci. Zobrazí-li se například chybová zpráva Nelze nahradit geometrie, posuňte posuvník doprava. Posouvejte posuvník pouze podle potřeby, zvýšením přesnosti povrchu se sníží výkon.
Klepněte na OK
.
