Prvky skořepin

Nástroj pro vytváření skořepin vyhloubí díl, vybrané plochy ponechá otevřené a na zbývajících plochách vytvoří tenkostěnné prvky. Nevyberete-li žádnou z ploch na modelu, můžete vytvořit skořepinu z objemového těla. Vytvoříte tak dutý model. Skořepinu můžete z modelu vytvořit také pomocí mnoha tlouštěk.

Proveďte všechna zaoblení před tvorbou skořepiny.

Pokud má nástroj Skořepina problémy při vytváření skořepiny modelu, zobrazí se Diagnostika Chyb v PropertyManageru a pomůže vám zjistit problém.

Postup pro vytvoření prvku skořepiny s jednotnou tloušťkou:

  1. Klepněte na Skořepina art\FEA-SHEL.gif na panelu nástrojů Prvky nebo vyberte Vložit, Prvky, Skořepina.

  2. V položce Parametry v PropertyManageru:

  • Zadejte hodnotu Tloušťky zachovaných ploch.

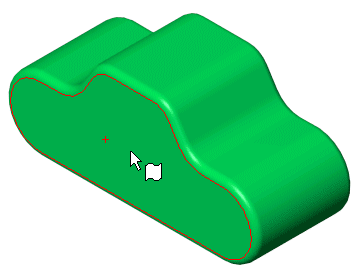

  • Vyberte jednu nebo více ploch v grafické ploše pro Plochy k odstranění .

Při vytváření skořepiny vícetělového dílu se zobrazí pole Objemové tělo . Poté, co vyberete plochu nebo tělo k odstranění, se pole se zavře.

  • Výběrem možnosti Skořepina vně zvětšíte vnější rozměry dílu.

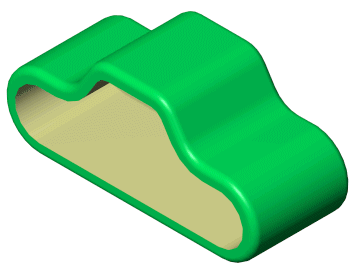

  • Vyberte Zobrazit náhled pro zobrazení náhledu prvku skořepiny.

  1. Klepněte na .
