PropertyManager Tažení po křivce

Nastavte možnosti PropertyManageru na základě typu tažení po křivce. Další informace o prvku tažení jsou k dispozici pod tématem Přehled tažení po křivce.

Profil a trasa

Profilové tažení. Vytvoří tažení pomocí profilu a dráhy.





Objemové tažení (jen pro odebrání tažením). Vytvoří odebrání tažením pomocí těla nástroje a dráhy. Nejběžnější použití je při tvorbě odebrání kolem válcových těl. Tato možnost je také vhodná pro simulaci konečného frézování.

Jen pro odebrání tažením, když vyberete Objemové tažení, dráha musí být tečná (žádné ostré rohy) a musí začínat na profilu těla nástroje.





Tělo nástroje a dráha

Odebrání tažením po křivce



Povšimněte si, jak Objemové tažení pracuje s tělem nástroje, které sleduje dráhu spirály:

Když zvolíte Použít trasu pro Typ orientace/natočení a Žádný pro Typ zarovnání trasy, bude tělo nástroje správně následovat tečny dráhy spirály.



Chcete-li, aby bylo tělo nástroje kolmé k odkazu, když se posunuje podél dráhy spirály, vyberte Směrový vektor pro Typ zarovnání trasy, poté vyberte směr, ke kterému má tělo nástroje zůstat kolmé, například ke kolmici rovinné koncové plochy válce.

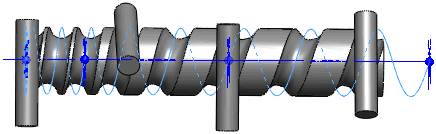

Tělo nástroje zůstane paralelní ke koncové ploše, když následuje dráhu spirály podél válce. Tato funkce je důležitá pro trh s obráběcími stroji.

  • Profil . Nastaví profil skici (řez) použitý při tvorbě tažení. Vyberte skicu profilu ve stromu FeatureManager nebo v grafické ploše. U prvků přidání tažením po křivce musí být profil uzavřený. U prvků tažené plochy může být profil otevřený nebo uzavřený.

  • Tělo nástroje (jen pro odebrání objemovým tažením). Tělo nástroje musí:

    • být 360° rotační prvek.

    • obsahovat pouze analytickou geometrii, jako například čáry a oblouky,

    • nesmí být sloučeno s modelem.

  • Trasa . Zadá trasu, po které je profil tažen. Vyberte skicu trasy ve stromu FeatureManager nebo v grafické ploše. Trasa může být otevřená nebo uzavřená a trasou může být sada načrtnutých křivek obsažených v jedné skice, křivka nebo sada hran modelu. Počáteční bod trasy musí ležet v rovině profilu.

Řez, trasa ani výsledné tělo se nesmí samy protínat.

Možnosti

  • Typ orientace/natočení. Ovládá orientaci Profilu při jeho tažení podél Trasy . K dispozici jsou následující možnosti:

    • Použít trasu. Řez je vždy ve stejném úhlu vzhledem k trase.

    • Zachovat konstantní normálu. Řez je vždy kolmý k počátečnímu řezu.

    • Podle trasy a první vodící křivky

    • Podle první a druhé vodící křivky

    • Šroubovice podél trasy. Vytvoří šroubovici řezu podél trasy. Určete úhel stupni, radiány nebo počtem otáček pod položkou Určit.

    • Šroubovice podél trasy s konstantní normálou. Vytvoří šroubovici řezu podél trasy a zachová řez kolmo k počátečnímu řezu při otáčení podél trasy.

Kontroly orientace/natočení

  • Určit (k dispozici pro možnosti Šroubovice podél trasy nebo Šroubovice podél trasy s konstantní normálou vybrané v Typu orientace/natočení).

    • Definice šroubovice. Definuje šroubovici. Vyberte Stupně, Radiány nebo Otáčky.

    • Úhel natočení. Určí počet stupňů, radiánů nebo otáček šroubovice.

  • Typ zarovnání trasy (k dispozici při výběru možnosti Použít trasu pod Typem orientace/natočení). Stabilizuje profil při jeho nesprávném zarovnání způsobeném malými a nerovnoměrnými výkyvy zakřivení podél trasy. K dispozici jsou následující možnosti:

    • Žádné. Zarovná profil kolmo k trase. Žádná oprava není použita.

    • Minimální natočení (jen pro 3D trasy). Zabrání profilu v protnutí sebe sama při sledování trasy.

    • Směrový vektor. Zarovná profil ve směru vybraném v možnosti Směrový vektor. Vyberte entity pro směrový vektor.

    • Všechny plochy. Když trasa obsahuje přilehlé plochy, tato možnost nastaví profil tažení tečně k přilehlé ploše, když je to geometricky možné.

  • Směrový vektor (k dispozici při výběru možnosti Směrový vektor pod Typem zarovnání trasy). Vyberte rovinu, rovinnou plochu, čáru, hranu, válec, osu nebo pár vrcholů na prvku atd. a zadejte směrový vektor.

  • Sloučit tečné plochy. Pokud má profil tažení jednotlivé úseky tečné, způsobí to, že odpovídající povrchy ve výsledném tažení budou tečné. Plochy, které lze znázornit jako rovinu, válec nebo kužel, jsou zachovány. Ostatní přilehlé plochy jsou sloučeny a profily jsou zprůměrovány. Oblouky skici mohou být převedeny na splajny.

  • Zobrazit náhled Zobrazí stínovaný náhled tažení. Chcete-li, aby se zobrazily jen profily a trasa, zrušte zaškrtnutí tohoto políčka.

  • Sloučit výsledek. Sloučí těla a vytvoří jedno objemové tělo

  • Zarovnat s koncovými plochami. Prodlouží profil tažení k poslední ploše, se kterou se trasa setkala. Plochy tažení po křivce jsou prodlouženy nebo zkráceny tak, aby odpovídaly plochám na koncích tažení po křivce, aniž by byla požadována další geometrie. Tato možnost je často použita pro šroubovice.

Vodící křivky

  • Vodící křivky . Ovládá profil při jeho tažení podél trasy. Vyberte vodící křivky v grafické ploše.

Vodící křivka musí být stejnolehlá s profilem nebo s bodem ve skice profilu.

  • Nahoru a Dolů . Upraví pořadí vodících křivek. Vyberte Vodící křivku a upravte pořadí profilu.

  • Sloučit hladké plochy. Zrušením výběru této možnosti zlepšíte výkon tažení s vodícími křivkami a rozdělení tažení ve všech bodech, kde vodící křivka nebo trasa nemá plynulé přechody.

  • Zobrazit řezy . Zobrazí řezy tažení. Vyberte šipky a zobrazte profil podle Čísla řezu. Nyní jej můžete odladit.

Počáteční/koncová tečnost

  • Typ počáteční tečnosti a Typ koncové tečnosti. K dispozici jsou následující možnosti:

    • Žádné. žádná tečnost není použita.

    • Tečnost trasy. Vytvoří tažení kolmé k trase na začátku.

Tenkostěnný prvek

Vyberte pro tažení s tenkostěnným prvkem.

  • Typ tenkostěnného prvku. Nastaví typ tažení tenkostěnného prvku. K dispozici jsou tyto možnosti:

    • Jednosměrný. Vytvoří tenkostěnný prvek v jednom směru od profilů pomocí hodnoty Tloušťky . V případě potřeby klepněte na Opačný směr .

    • Symetrický. Vytvoří tenkostěnný prvek v obou směrech od profilů pomocí zadání stejné hodnoty Tloušťky v obou směrech.

    • Obousměrný. Vytvoří tenkostěnný prvek v obou směrech od profilů. Nastavte jednotlivé hodnoty pro Tloušťku a Tloušťku .

Rozsah prvku

Určuje, která těla by měl prvek ovlivňovat. Viz Rozsah prvku ve vícetělových dílech.
