Klipart návrhu

Klipart návrhu umožňuje najít a znovu použít celou řadu entit ze souborů SolidWorks, DWG a DXF.

Způsob funkce klipartu návrhu

Klipart návrhu pomocí Vyhledávání souboru a modelu SolidWorks vyhledává konkrétní složky, nalézá i rozčleňuje soubory a vyjímá data, jež lze znovu používat v aplikaci SolidWorks.

  • Díly jsou rozčleněny na prvky (vysunutí a odebrání), skici a bloky.

  • prvky jsou rozčleněny na skici,

  • výkresy jsou rozčleněny na obecné tabulky a bloky,

  • soubory DWG/DXF jsou rozčleněny na tabulky, bloky a pohledy.

Když klipart návrhu rozčleňuje zdrojové soubory, nedojde k jejich změně.

Použití SolidWorks vyhledávání



Obrázky vytvořené během indexování se zobrazí jako miniatury na záložce Vyhledávání , když provádíte SolidWorks vyhledávání pro Soubory a modely. Přetažením miniatur do souborů SolidWorks znovu vytvoříte rozčleněné entity.





Chcete-li zobrazit miniaturu rozčleněné entity v podokně výsledků Vyhledávání, vyberte miniaturu rozčleněné entity ve výsledcích Vyhledávání a klepněte na v kontextovém panelu nástrojů.

Pole SolidWorks vyhledávání zobrazí cestu pro hledání dané entity. V podokně Vyhledávání jsou entity filtrovány podle Druhu a Složek k prohledání.

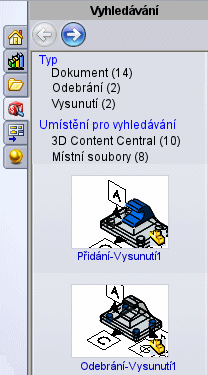

Pokud např. vyberete Přidání vysunutím1 na uvedeném obrázku, v podokně výsledků Vyhledávání se zobrazí další miniatura rozčleněné Skici3,.

Cesta k vysunutí se zobrazí v poli SolidWorks vyhledávání.

Použití klipartu návrhu k okamžitému rozčlenění jednotlivého souboru:

  1. Pomocí SolidWorks vyhledávání pro Soubory a modely   najděte soubor.

  2. Na záložce Vyhledávání , poklepejte na obrázek miniatury souboru

Zobrazí se výzva s dotazem, zda chcete soubor rozčlenit.

  1. Klepněte na Ano.

Dojde k otevření souboru, jeho rozčlenění a zavření. Obrázky miniatur rozčleněných entit se zobrazí v podokně Vyhledávání.

Použití klipartu návrhu s plánovačem úloh SolidWorks:

  1. Vytvořte rozčleňovací složku a umístěte do ní rozčleňované soubory.

  2. Klepněte na Možnosti, Umístění souborů. V položce Zobrazit složky pro vyberte Cesty pro hledání. Přidejte rozčleňovací složku pod položku Složky a klepněte na OK.

  3. Klepněte na Možnosti, Vyhledávání a vyberte Naplánovat denně automatické indexování souborů v cestách pro vyhledávání.

  4. Nastavte Začátek a Konec spuštění rozčlenění klipartu návrhu (výchozí začátek je 23:00).

Plánovač úloh spustí úlohu rozčlenění v naplánovaném čase.

Pokud se denní rozčlenění zpozdí o více než dvě hodiny, Návrhové kliparty nebudou usilovat o spuštění tohoto plánovaného rozčlenění následujícího dne. Například nastavíte začátek rozčlenění na 23:00, ale počítač vypnete v 18:00. Když počítač zapnete příští den ráno v 9:00, vynechané rozčlenění z 23:00 předchozího večera nebude spuštěno.

Znovupoužití entit klipartu návrhu:

  1. Rozčleňte soubor pomocí individuálního rozčlenění nebo plánovače úloh.

  2. Spusťte SolidWorks vyhledávání a najděte entitu klipartu návrhu.

  3. Otevřete model, do kterého chcete přidat danou entitu.

  4. Přetáhněte entitu do souboru.
