Přehled analýzy úkosů
Návrháři umělohmotných dílů a výrobci nástrojů pro formy mohou při ověřování správné aplikace úkosu na plochy svého dílu použít nástroj Analýza úkosů. Pomocí analýzy úkosů můžete kontrolovat úhly úkosu, zjišťovat změny úhlů uvnitř plochy a také vyhledávat v dílech dělicí přímky a vstřikované a vyhazovací povrchy.
Analýzu úkosu můžete provést pomocí DraftXpert.
Kritéria
Chcete-li provádět analýzu úkosů, zadejte následující kritéria:
Směr otevření. Vyberte rovinnou plochu, lineární hranu nebo osu, která má označovat směr rýsování. Směr otevření můžete upravit výběrem Triáda přizpůsobení a přetažením triády.
-
Plošná analýza: Když vyberete tuto možnost, analýza přezkoumá každou plochu na modelu na základě úhlu úkosu. Po klepnutí na Spočítat jsou jednotlivé plochy zobrazeny v různých barvách. Když tuto možnost nevyberete, analýza generuje obrysovou mapu úhlů ploch.
POZNÁMKA: U obou typů analýzy musíte zadat obě položky, Směr otevření i Úhel úkosu.
Opačný směr
: Klepnutím změňte směr rýsování.
Úhel úkosu
: Zadejte referenční úhel úkosu a potom porovnejte tento referenční úhel s úhly, které právě existují na modelu.
Kategorie
Výsledky zobrazené po klepnutí na tlačítko Spočítat závisejí na vybraném typu analýzy úkosů. Po každé změně typu analýzy nebo parametrů musíte výsledky přepočítat.
Klasifikace plochy
V grafické ploše je každá plocha zobrazena barvou, která závisí na vybraném úhlu úkosu.
|
Když zadáte klasifikaci plochy, jsou výsledky analýzy úkosů uvedené pod nadpisem Nastavení barev seskupeny do čtyř kategorií: |
Pozitivní úkos: Zobrazí libovolné plochy s pozitivním úkosem vzhledem k referenčnímu úhlu úkosu. Pozitivní úkos znamená, že úhel plochy vzhledem ke směru otevření je větší než referenční úhel. Negativní úkos: Zobrazí libovolné plochy s negativním úkosem vzhledem k referenčnímu úhlu úkosu. Negativní úkos znamená, že úhel plochy vzhledem ke směru otevření je menší než záporný referenční úhel. Vyžaduje úkos. Zobrazí všechny plochy, které vyžadují opravu. Jsou to všechny plochy s úhlem větším než záporný referenční úhel a menším než kladný referenční úhel. -
Kombinovaný úkos: Tato funkce zobrazí všechny plochy, které obsahují jak pozitivní, tak i negativní typ úkosu. Obvykle se jedná o plochy, které vyžadují vytvoření rozdělovací čáry.
POZNÁMKA: Barvy zobrazení se mohou lišit. Při prvním použití analýzy úkosů systém používá výchozí barvy. Změníte-li barvy, bude systém používat tyto nové barvy.
|
|
V níže uvedeném příkladu byla u modelu provedena analýza úkosů s použitím klasifikace plochy.
|
|
|
|
Analýza úkosů nebyla provedena. |

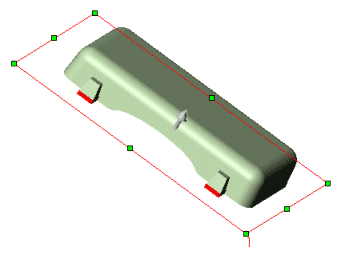

Pozitivní úkos |
|
|
|
|

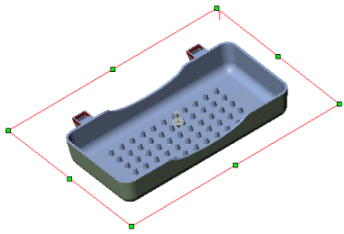

Negativní úkos |
Vyžadován úkos |
Každá kategorie zahrnuje následující informace a možnosti:
Počet ploch zahrnutých do kategorie zobrazený jako číslo na vzorku barvy pro tuto kategorii
Přepínat zobrazení pomocí ikon Zobrazit
nebo Skrýt
Změnit výchozí barvy zobrazení
Uložit klasifikaci barev spolu s dílem, když klepnete na tlačítko
.
Možnost Najít proměnné úkosy
Tato možnost je použita jen při analýze zakřivených ploch na modelu, ke kterému byl přidán úkos. Na zakřivené ploše jsou body, které splňují kritéria určená referenčním úhlem, a body, které tato kritéria nesplňují. Na některých modelech, které obsahují zakřivené plochy, mohou všechny oblasti podél křivky splňovat nebo překračovat referenční úhel. V takových případech nedává zaškrtnutí možnosti Najít proměnné úkosy žádné výsledky, protože každý bod podél zakřivené plochy splňuje nebo překračuje referenční úhel.
Pozitivní proměnný úkos. Zobrazí libovolné proměnné úkosy s pozitivním úkosem vzhledem k zadanému referenčnímu úhlu úkosu.
Negativní proměnný úkos. Zobrazí libovolné proměnné úkosy s negativním úkosem vzhledem k zadanému referenčnímu úhlu úkosu.
Plochy
Při analýze úkosu pro povrchy je přidáno další kritérium klasifikace plochy: Povrchové plochy s úkosem: Protože povrch má vnitřní a vnější plochu, nejsou plochy povrchu přidány k numerické části klasifikace (Pozitivní úkos a Negativní úkos). V seznamu kritéria Povrchové plochy s úkosem jsou uvedeny všechny pozitivní a negativní povrchy, které zahrnují úkos.
|
|
|
|
|
Negativní úkos |
Pozitivní úkos |
Bez proměnných úkosů, protože všechny body podél zakřivené plochy jsou větší než referenční úhel. |
Nastavení barev
Odstraněním výběru Plošná analýza vytvoříte barevnou mapu obrysů. Barevný obrys zobrazuje rovnoměrné nebo postupné změny uvnitř každé plochy na modelu podle toho, jak se mění úhel na ploše. Na základě referenčního úhlu (Úhel úkosu ) zobrazuje stupnice v PropertyManageru kladné nebo záporné hodnoty s hodnotou 0 °uprostřed. Můžete vybrat dva režimy zobrazení:
Jednotné zobrazení: Jednotné zobrazení používá k znázornění oblastí uvnitř ploch, které mají pozitivní úkos, negativní úkos a které vyžadují úkos, tři barvy. Tyto barvy můžete změnit.
-
Přechodné zobrazení: Zaškrtněte možnost Postupný přechod, chcete-li zobrazit odchylky úhlů na modelu, kde je vyžadován úkos.
Klepnutím na Stínovaný s hranami
na panelu nástrojů Zobrazit můžete zobrazit jednotlivé plochy modelu během výpočtu barevného obrysu.
Při příští analýze modelu s použitím možnosti barevného obrysu se tyto střední hodnoty stanou výchozími.

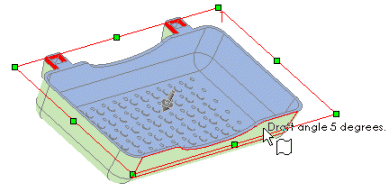

POZNÁMKA: v obou režimech zobrazení můžete hodnotu úhlu úkosu dynamicky zobrazit, pohybujete-li ukazatelem myši nad oblastí na modelu.
|
|
|
|
|
|

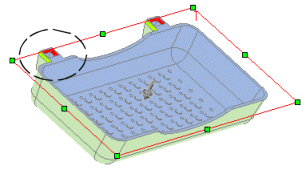

Políčko Postupný přechod není zaškrtnuté. Povšimněte si zakroužkované oblasti. |
|
|
|
|
|
Možnost Postupný přechod není zaškrtnuta. Povšimněte si zakroužkované oblasti. |
