Převést entity
Ve skice můžete vytvořit jednu nebo více křivek, a to projekcí hrany, smyčky, plochy, křivky nebo vnějších obrysů skici, sady hran nebo sady křivek skici do roviny skici.
Chcete-li převést entitu:
V otevřené skice klepněte na modelovou hranu, smyčku, plochu, křivku, vnější obrys skici, sadu hran nebo sadu křivek.
Můžete také klepnout na entitu po klepnutí na nástroj Převést entity
.
Příklady:
|
|
|
|
K převedení hran plochy vyberte plochu. |
Vyberte plochu, pak hranu smyčky. Software vybere jen smyčku. |
|
|
|

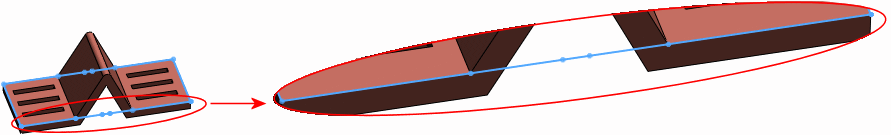

Výběrem sousedících ploch vyberte celý obrys plochy. Úseky čáry odpovídají každé ploše. |
-
Klepněte na Převést entity (panelu nástrojů Skica), nebo na Nástroje, Skicovací nástroje, Převést entity.
Budou vytvořeny následující vztahy:
Na hraně
. Vytváří se mezi křivkou nové skici a entitou, takže křivka bude aktualizována při každé změně entity.
Pevný. Vytváří se interně na koncových bodech entity skici tak, aby skica zůstala v "plně určeném" stavu. Tento vnitřní vztah není zobrazen při použití možnosti Zobrazit/odstranit vztahy. Vztah Pevný odeberete přetažením koncových bodů pomocí myši.
Pokud v kontextu sestavy modelujete součást nebo prvek a možnost Nevytvářet vnější odkazy je vybrána v nabídce Nástroje, Možnosti, Vnější odkazy, nebudou vztahy skici popsané výše vytvořeny. Viz. Kontrola vytváření externích odkazů.
V PropertyManageru klepnutím na Vybrat navazující převeďte všechny sousedící entity skici.
Klepněte na
.
