Použití ovladačů splajnu

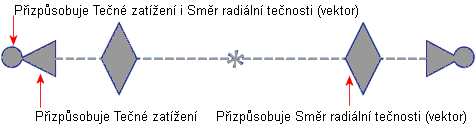

Ovladač splajnu obsahuje více typů ovladač pro ovládání velikosti zatížení a směru (vektor) splajnu v daném bodu. Můžete ovládat zatížení a směr:

  • Jednotlivě nebo společně

  • Asymetricky: pouze jedna strana

  • Symetricky: obě strany společně

Stav dané operace označují barvy ovladače.

Ovladače

Stav

Výsledky - ovladač:

Neaktivní

není vybrán.

Možnost vybrána

byl vybrán, ale nedošlo k žádnému pohybu.

Aktivní

byl posunut, a daná operace ještě probíhá.

Aktivován

 byl posunut a daná operace je v klidu ve své nové poloze.

Omezený

Zahrnuje omezení kót nebo vztahů.

Zpět na úpravy splajnů
