Předurčené pohledy
Předefinované pohledy můžete používat jako pojmenované pohledy k výběru orientace, pozice a měřítka pro pohledy na šabloně výkresu. Odkazy modelu nebo sestavy můžete vložit později pomocí příkazu Vložit model v PropertyManageru.
Dokument výkresu s předurčenými pohledy lze uložit jako šablonu dokumentu.
Vložení předurčeného pohledu do výkresu:
V dokumentu výkresu klepněte na nástroj Předurčený pohled
na panelu nástrojů Výkres nebo na Vložit, Pohled výkresu, Předurčený.

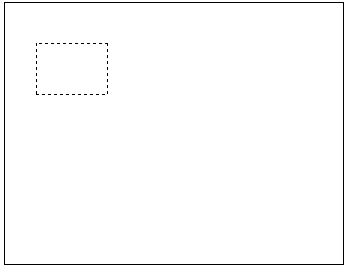

Klepněte v grafické ploše na místo, kam chcete pohled umístit.
Možnosti můžete zadat v PropertyManageru.
-
Klepněte na tlačítko OK
.
Pohled si můžete vyplnit při vkládání nebo až později.

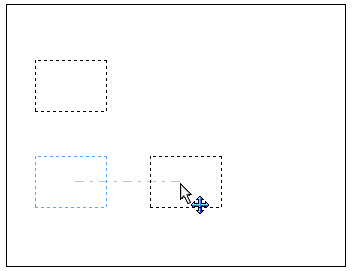

Do předurčeného pohledu můžete přidat Průměty. Když si například vložíte přední pohled, můžete promítnout horní a pravý pohled a vytvořit si tak předurčené 3 základní pohledy. Průměty jsou automaticky orientovány a zarovnány podle původního pohledu. Průměty se chovají předdefinované pohledy.
Předurčené pohledy lze kopírovat a vkládat.
Vyplnění předurčených pohledů:
Přetažení. Přetáhněte model ze stromu FeatureManageru otevřeného dokumentu dílu nebo sestavy do dokumentu výkresu. Všechny dostupné předurčené pohledy se vyplní.
Vložit model. Pravým tlačítkem klepněte na pohled výkresu a vyberte Vložit model. Proveďte jeden z následujících kroků:
V PropertyManageru Vložit model si vyberte model z nabídky Otevřít dokumenty nebo klepněte na Vyhledat a vyhledejte soubor modelu.
Zvolte pohled obsahující model.
V jiném okně vyberte model na grafické ploše, nebo ve stromu FeatureManageru.
Pohled a pohledy s ním související (například průměty) se vyplní po klepnutí na OK .
Vybrat nebo Vyhledat. Vyberte předurčený pohled. V PropertyManageru Vložit model vyberte název ze seznamu Díl/Sestava, který obsahuje modely otevřené v průběhu aktuální relace nebo klepněte na Vyhledat a soubor modelu vyhledejte. Pohled a pohledy s ním související (například průměty) se vyplní po klepnutí na OK .
