Řezy ve výkresech

Řez ve výkresu vytvoříte tak, že rozdělíte pohled rodiče čarou řezu. Řez může být tvořen přímým řezem nebo odsazeným řezem definovaným stupňovitou čarou řezu. Čára řezu může také obsahovat soustředné oblouky.

Můžete také vytvořit řezy v modelech, čímž se vygeneruje Paleta pohledů.

• Můžete vytvořit:

• Řezy z řezů. Nový řez se vypočítá z původního modelu tělesa a pohled se při změnách modelu aktualizuje.

• Řezy z ortografických (přední, pravý, levý, horní, dolní a zadní) rozložených pohledů.

• Pohledy příčného řezu dílem, které tvoří řez v obrazovém (izometrickém, trimetrickém, nebo dimetrickém) pohledu.

• V pohledech s řezem můžete zobrazit skryté hrany.

• Řezy se ve stromu FeatureManager rozbalí, takže jsou v nich dostupné všechny součásti a prvky.

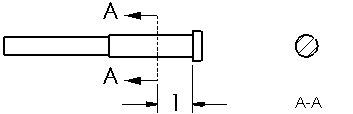

• K čarám řezu můžete přidávat kóty bez nutnosti úprav skici čáry řezu. Kótovat lze mezi čarou řezu a jinou čarou nebo hranou. Abyste ukotvili čáru řezu, můžete přidat kóty do rodičovského pohledu. Poté lze kótu skrýt pomocí nástroje Skrýt/zobrazit popisy.



• Řezy můžete vytvořit pomocí výběru entit skici, které náleží do pohledu výkresu. Tyto entity skici nemusí patřit do stávajícího pohledu výkresu.

• Při vytvoření řezu (nebo rozvinutého řezu) výkresu sestavy můžete provádět následující operace:

• Zadat vzdálenost řezu tak, aby netvořil celý výkres (není k dispozici pro rozvinuté řezy).

• Vyloučit vybrané součásti.

• Vyloučit ze řezu šrouby (většina položek vložených ze SolidWorks Toolbox nebo označených jako šrouby zůstane neoříznuta).

• Nastavte automatické šrafování tak, aby měly přilehlé součástí různá pole šrafování.

• Změnit orientaci pohledu na izometrický.

• Šipku řezu lze posouvat přetažením. Každou šipku lze přetahovat samostatně.



• Můžete změnit velikost a umístění čáry řezu přetahováním. Pokud jste při skicování čáry řezu použili geometrické vazby, mohou vám zabráni ve změně umístění čáry řezu. Pokud je například čára řezu sjednocená se středem díry, nelze ji přemístit. Pokud se však díra posune, dojde k posunutí čáry řezu.



• Pokud není nástroj Řez dostačující, můžete vytvořit pohledy otočeného řezu. Kombinací přerušeného pohledu a pohledu řezu lze také vytvořit otočený pohled řezu.

• Pohled řezu můžete vyjmout a vložit do jiného listu než je rodičovský pohled.

• Při řešení potíží s řezy se můžete řídit těmito radami.

Chcete-li vytvořit řez:

1. Klepněte na nástroj Řez v panelu nástrojů pro výkresy nebo vyberte Vložit, Pohled výkresu, Řez.

   (Nebo můžete vybrat čáry skici a pak klepnout na nástroj Řez .)

2. Objeví se PropertyManager Řez a nástroj Přímka je aktivní.

3. Načrtněte čáru řezu.

   Při skicování vytvořte vztah mezi čarou řezu a prvky v modelu pomocí odvozování a vztahů.

   Chcete-li vytvořit řez s více čarami nebo použít jako čáru řezu osu, načrtněte čáru řezu před klepnutím na nástroj Řez. Více čar řezu může mít stejnou jmenovku. Pokud to používaná norma neumožňuje, objeví se zpráva s upozorněním.

   Pokud čára řezu neprotíná v tomto pohledu vymezovací rámeček modelu úplně, objeví se zpráva s dotazem, zda chcete vytvořit částečný řez. Klepnete-li na Ano, vytvoří se řez jako částečný řez.

Pokud vytváříte řez sestavou, nebo pokud model obsahuje prvek žebro, nastavte možnosti v dialogovém okně Řez.

Pokud jste zvolili možnost Zobrazovat obsah během přetažení pohledu, bude při pohybu ukazatele zobrazen náhled pohledu. Můžete také ovládat zarovnání a orientaci pohledu.

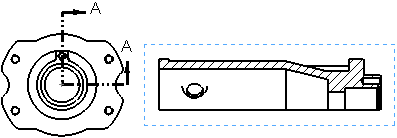

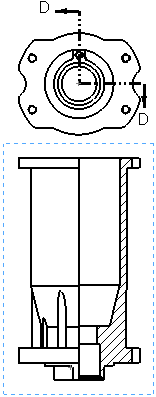

Má-li čára řezu více částí, pohled je zarovnán s tou částí skici, která byla naposledy vybrána, když jste si klepli na nástroj Řez:

4. Klepnutím pohled umístěte. Podle potřeby můžete upravit jmenovky pohledů, změnit zarovnání, nebo změnit pohled řezu.

Návod na změnu orientace řezu nebo zarovnaného řezu na izometrickou:

Klepněte pravým tlačítkem na řez nebo na zarovnaný řez a vyberte Izometrický pohled řezu.

Chcete-li izometrickou orientaci odstranit, klepněte pravým tlačítkem na pohled a vyberte Odstranit izometrický pohled.
