Axes

La boîte de dialogue Axes vous permet de contrôler l'affichage des axes lors de la visualisation des résultats. Les axes représentent le système de coordonnées global ou local utilisé dans la définition du tracé.

  • Style.

    • Ligne. Activez cette case à cocher pour que les axes s'affichent en tant que lignes.

    • Cylindre. Activez cette case à cocher pour que les axes s'affichent en tant que cylindres.

    • Epaisseur de ligne. Permet de contrôler l'épaisseur des lignes des axes d'un tracé.

  • Axe.

    • Désactiver le titre. Lorsque cette case est activée, les titres des axes (X, Y, Z) ne sont pas affichés sur le tracé.

    • Taille X, Y et Z. Les curseurs déterminent la longueur des axes X, Y et Z sur le tracé.

    • Marques X, Y et Z. Détermine le nombre de marques uniformément espacées sur les axes X, Y et Z.

    • Couleur. Détermine les couleurs des axes X, Y et Z. Pour modifier la couleur d'un axe, sélectionnez la couleur souhaitée puis cliquez sur OK.

  • Grille.

    • XY, YZ, ZX. Définit les plans des grilles optionnelles. Vous pouvez cocher une ou plusieurs cases ou n'en cocher aucune. La densité des grilles est spécifiée par les marques de graduation.

    • Editer couleur. Détermine la couleur de la grille. Pour modifier la couleur d'une grille, cliquez sur Editer couleur, choisissez la couleur désirée, puis cliquez sur OK.

  • Emplacement. Détermine l'emplacement de l'origine des axes.

    • Origine. Les axes seront placés à l'origine réelle du système de coordonnées de référence utilisé dans la définition du tracé.

    • En bas à gauche. Les axes seront placés dans le coin inférieur gauche de la fenêtre du tracé.

    • En bas à droite. Les axes seront placés dans le coin inférieur droit de la fenêtre du tracé.

  • Désactiver. Lorsqu'elle est activée, cette option désactive l'affichage des axes sur le tracé.

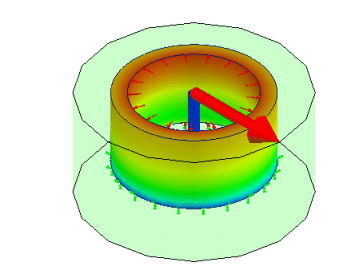

Pour afficher les axes à l'origine réelle du système de coordonnées de référence :

  1. Créez le tracé de résultat en utilisant le système de coordonnées de référence souhaité.

  2. Cliquez avec le bouton droit sur l'icône du tracé, puis sélectionnez Axes.

La boîte de dialogue Axes s'affiche.

  1. Sélectionnez les options souhaitées pour Style, Axes et Grille.

  2. Sélectionnez Origine dans le menu déroulant Emplacement.

  3. Cliquez sur OK.
