Vue d'ensemble de l'analyse de la dépouille

Les concepteurs de pièces en plastique et de moules peuvent utiliser l'outil Analyse de la dépouille pour s'assurer que la dépouille sur leurs pièces s'effectue correctement. Avec Analyse de la dépouille, vous pouvez examiner les angles de dépouille, les changements d'angle sur une face, localiser les lignes neutres, ainsi que les surfaces d'injection et d'éjection dans les pièces.

Vous pouvez également effectuer une analyse de la dépouille avec DraftXpert.

Critères

Pour effectuer une analyse de la dépouille, spécifiez les critères suivants:

• Direction d'ouverture. Sélectionnez une face plane, une arête linéaire ou un axe pour définir la direction de la dépouille. Vous pouvez ajuster la direction d'ouverture en sélectionnant Trièdre d'ajustement et  en faisant glisser le trièdre.

• Classification des faces. Lorsque cette option est sélectionnée, l'analyse examine chaque face du modèle, en fonction de l'angle de dépouille. Lorsque vous cliquez sur Calculer, chaque face est affichée dans une couleur différente. Lorsque cette option est désactivée, l'analyse génère une légende de l'affichage des angles des faces.

  REMARQUE: Vous devez spécifier la Direction d'ouverture, ainsi que l'Angle de dépouille pour les deux types d'analyse.

• Inverser la direction . Cliquez pour modifier la direction de dépouille.

• Angle de dépouille . Saisissez un angle de dépouille comme valeur de référence puis comparez cette valeur aux angles de dépouille existant sur le modèle.

Catégories

Les résultats affichés lorsque vous cliquez sur Calculer dépendent du type d'analyse que vous avez sélectionnée. Chaque fois que vous changez le type d'analyse ou les paramètres, vous devez recalculer.

Classification des faces

Dans la zone graphique, chaque face se voit attribuer une couleur en fonction de l'Angle de dépouille que vous avez sélectionné.

 Dans l'exemple ci-dessous, une analyse de la dépouille de type Classification des faces a été appliquée au modèle.

Chaque catégorie inclut les informations et les fonctionnalités suivantes:

• Nombre de faces incluses dans la catégorie (ce nombre se trouve sur l'échantillon de couleur pour cette catégorie )

• Activer/désactiver l'affichage en utilisant Montrer ou Cacher

• Changer les couleurs d'affichage par défaut

• Enregistrer les classifications des couleurs en même temps que la pièce lorsque vous cliquez sur .

Rechercher les faces inclinées

Cette option est uniquement utilisée pour analyser les faces courbées d'un modèle où a été ajoutée une dépouille. En fonction de l'angle de référence, certains points sur la face courbée satisfont les critères et d'autres non. Sur certains modèles qui ont des faces courbées, toutes les zones se trouvant le long de la courbe peuvent correspondre à, voire dépasser, l'angle de référence. Si c'est le cas, le fait d'activer Rechercher les faces inclinées ne fera apparaître aucun résultat.

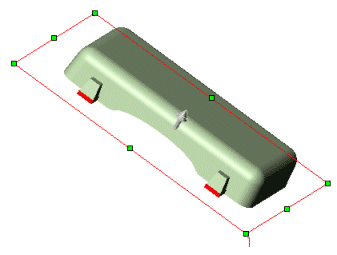

• Faces inclinées positives. Affiche toutes les faces inclinées présentant une dépouille positive, compte tenu de l'angle de référence spécifié.

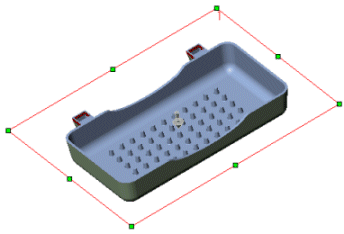

• Faces inclinées négatives. Affiche toutes les faces inclinées présentant une dépouille négative, compte tenu de l'angle de référence spécifié.

Surfaces

Lors de l'analyse de la dépouille pour les surfaces, un critère supplémentaire de Classification des faces est disponible: Faces de surface avec dépouille. Etant donné qu'une surface comprend une face interne et une face externe, les faces de surface ne sont pas ajoutées à la partie numérique de la classification (Dépouille positive et Dépouille négative). Faces de surface avec dépouille liste toutes les surfaces positives et négatives comprises dans la dépouille.

Réglages de la couleur

Désactivez Classification des faces pour générer une légende de l'affichage en couleur. Ce mode d'affichage permet de visualiser les changements sur chaque face du modèle avec des couleurs uniformes ou en dégradé lorsque l'angle change. En fonction de l'angle de référence (Angle de dépouille ), le PropertyManager affiche une échelle de valeurs allant des valeurs positives aux valeurs négatives, le milieu de l'échelle étant 0 degré. Vous pouvez sélectionner deux modes d'affichage:

• Affichage uniforme. Ce mode d'affichage utilise trois couleurs pour représenter les zones à l'intérieur des faces qui ont une dépouille positive, une dépouille négative et où une dépouille est requise. Vous pouvez changer ces trois couleurs.

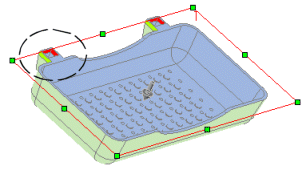

• Transition graduelle. Activez la case à cocher Transition graduelle pour afficher les variations d'angles dans le modèle où la dépouille est requise.

  Vous pouvez voir les faces du modèle individuellement lors de l'opération de calcul de contours en couleurs en choisissant Arêtes en mode Image ombrée dans la barre d'outils Affichage.

La prochaine fois que vous analysez un modèle avec l'affichage en couleur, ces valeurs moyennes seront utilisées comme réglage par défaut.

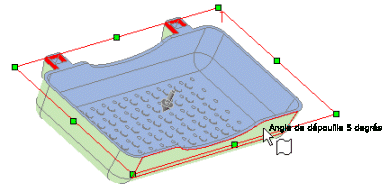

REMARQUE: Quel que soit le mode d'affichage, déplacez le pointeur sur une partie du modèle pour afficher la valeur de l'angle de dépouille de façon dynamique.
