Connecteur - Boulon

Un Boulon peut relier deux composants ou un composant et le sol. Vous pouvez définir des boulons passant à travers un empilement mixte de corps volumiques, coques et tôles métalliques.

Type

La valeur du Diamètre de la tige du boulon doit être égale ou inférieure à celle des diamètres des Face(s) du filetage.

Tige ajustée

Sélectionnez cette option si le rayon de la tige est égal au rayon des faces cylindriques associées à l'un des composants au moins. Une face cylindrique réglée sur Tige ajustée est rigide et se déforme avec la tige en tant que corps rigide. Exemple de connecteur de type boulon à tige ajustée.

Faces en contact avec la tige . Sélectionnez au moins une face cylindrique en contact avec la tige. Lorsque vous sélectionnez plusieurs faces d'un composant, elles doivent avoir le même axe et le même rayon.

Matériau

L'acier allié est sélectionné par défaut comme matériau du boulon dans la bibliothèque de matériaux SolidWorks.

• Personnalisé. Définissez vos propres propriétés de matériau. Définissez les Unités , le Module de Young , le Coefficient de Poisson et le Coefficient de dilatation thermique .

• Bibliothèque. Cliquez sur Sélectionner le matériau pour ouvrir la boîte de dialogue Matériau.

Le programme ne conserve pas de lien avec la bibliothèque sélectionnée. Si vous modifiez la bibliothèque, les modifications ne se propageront pas au boulon.

• Inclure la masse. Tient compte de la Masse du boulon dans l'analyse.

Données de résistance

• Superficie de contrainte en traction connue Cochez cette option si la surface de contrainte en traction (surface minimale de la partie filetée du boulon) est connue.

• Superficie de contrainte en traction calculée Cochez cette option pour laisser le programme calculer la surface de contrainte en traction pour le boulon.

• Superficie de contrainte en traction Définit la surface de contrainte en traction pour l'axe.

• Nombre de filetages. Saisissez le nombre de filetages par pouce, ou par millimètre, mesuré sur la longueur de la visserie.

• Résistance du boulon Définit la résistance du matériau du boulon et son unité.

Il y a trois paramètres de résistance couramment utilisés pour définir la défaillance d'un boulon. Limite élastique, Résistance à la rupture et Charge d'épreuve (90% de la limite élastique). Le paramètre le plus couramment utilisé est la limite élastique du matériau du boulon ou classe de résistance, mais les utilisateurs devraient choisir la valeur convenant le mieux à l'application.

• Coefficient de sécurité Définit le facteur de sécurité pour le contrôle de conception validé/non validé du boulon. La défaillance du boulon survient quand sa charge combinée dépasse le rapport 1/facteur de sécurité. Cliquez ici pour les contrôles de sécurité des boulons.

Précontrainte

• Unités .

• Axiale . Sélectionnez cette option si le chargement axial sur le boulon est connu.

• Moment de torsion . Sélectionnez cette option si le moment de torsion utilisé pour resserrer le boulon est connu.

Coefficient de friction (K) . Le programme utilise ce coefficient pour calculer la force axiale d'un moment de torsion donné.

Option avancée

• Série de boulons. Sélectionnez cette option pour boulonner ensemble plus de deux composants. Pour les études non linéaires vous pouvez boulonner plus de deux composants volumiques.

. Sélectionnez les faces cylindriques des corps solides ou arêtes circulaires de surfaces de coques des composants médians. Pour les études non linéaires, sélectionnez une face cylindrique d'un corps volumique.

• Boulon symétrique. Si un ou deux plan(s) de symétrie traverse(nt) le boulon, vous pouvez définir un boulon symétrique.

Géométrie de référence . Pour une symétrie 1/2, sélectionnez le plan ou la face plane de symétrie.

Si vous utilisez des boulons symétriques, saisissez 1/2 ou 1/4 de la valeur de précontrainte totale et 1/2 ou 1/4 de la masse totale du boulon en fonction du type de symétrie sélectionné. Par ailleurs, lorsque vous listez les forces dans le boulon après l'exécution d'une étude, les résultats sont égaux à 1/2 ou à 1/4 de la force totale.

Paramètres des symboles

• Editer couleur. Sélectionnez une couleur pour les symboles.

• Taille des symboles . Définissez la taille des symboles.

• Montrer l'aperçu Active/désactive la visibilité de tous les boulons dans la zone graphique.

Remarques

• Disponible pour les études statiques et non linéaires.

• La formulation d'un connecteur boulon est une approximation d'un comportement non linéaire complexe. Elle fournit des résultats justes lorsque les boulons sont soumis à une traction. Dans les scénarios de chargement où les boulons sous soumis à une compression, les forces axiales des connecteurs de type boulon risquent de ne pas être précises. Dans de tels cas, une diminution de la force de précontrainte dans le boulon peut résulter en un desserrage du boulon et une perte de contact entre le boulon et les composants. Ce comportement ne peut pas être capturé par la formulation du connecteur boulon dans Simulation. Pour ces cas, modélisez le vrai boulon et définissez des contacts entre ensembles sans pénétration entre le boulon et les composants.

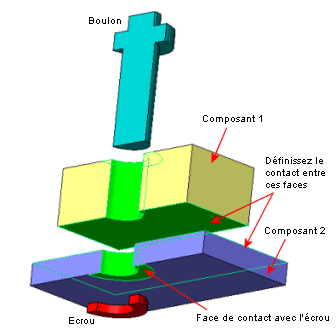

• Il se peut que vous ayez besoin de définir une condition de contact pour prévenir les interférences, comme indiqué :

• Vous pouvez prendre en compte l'épaisseur de la coque pour un contact Aucune pénétration entre deux surfaces de coque pour des études statiques.

• Série de perçages

• Lorsque vous ajoutez un boulon à un perçage d'une série, le logiciel permet de le propager à tous les autres perçages de la série.

• Le logiciel regroupe les connecteurs selon la série de perçages dans un dossier séparé.

• La modification d'un boulon dans le groupe affecte touts les autres connecteurs de la série.

• Vous pouvez décomposer la série de boulons et rompre le lien pour permettre l'édition individuelle de chaque fonction. Cliquez avec le bouton droit de la souris sur le dossier qui la contient et sélectionnez Dissoudre la série de boulons.

• Vous pouvez restaurer la série de boulons une fois que vous l'avez décomposée. Cliquez avec le bouton droit de la souris sur le dossier qui la contient et sélectionnez Rétablir la série de boulons.
