Layer
In SolidWorks können in benannten Layers die Linienfarbe, -dicke und
-art definiert werden. Sie können Objekte in Layers verschieben und Layers
ein- und ausschalten. Die Layer-Liste ist in viele Beschriftungs - und
Bemaßungsdialogfelder
integriert.
Sie können Linien mit dem Werkzeug Linienformat auch individuell formatieren.
Sie können die Linienstärke und -art auf Dokumentebene festlegen. Klicken
Sie auf Extras, Optionen,
Dokumenteigenschaften, und definieren
Sie Linien, Linienstil
und Linienstärke.
Layers werden weniger oft in SolidWorks als in 2D-CAD-Systemen verwendet.
SolidWorks verfügt über mehrere Zeichenblätter, und Sie können Zeichenansichten,
Baugruppenkomponenten, Linien und verschiedene andere Elemente ohne die
Verwendung von Layers ein- und ausblenden.
Neben der Erstellung von Layers in SolidWorks können Sie 2D-CAD-Zeichnungen
mit Layers in SolidWorks importieren.
Alle 2D-CAD-Layers bleiben in SolidWorks erhalten. Wenn Sie aus SolidWorks
exportieren, können Sie Elementtypen auf bestimmten Layers abbilden.
Die Layer-Symbolleiste enthält eine Liste der Layers in der Zeichnung
und das Werkzeug Layer-Eigenschaften
.
Klicken Sie auf das Werkzeug Layer-Eigenschaften

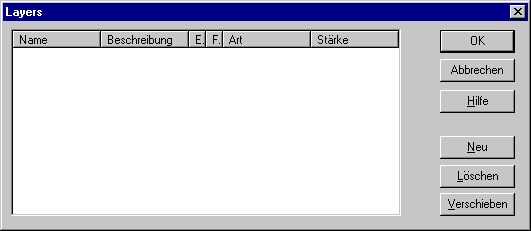

, um das Dialogfeld Layers einzublenden.
Erstellen Sie neue Layers, und bestimmen Sie die Farbe,
den Stil und die Dicke
der Linien in den einzelnen Layers.
