Lagerverschiebungen aufgrund von Steifigkeit

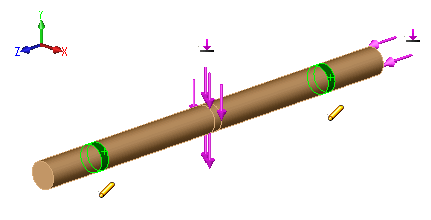

Betrachten Sie eine Welle mit zwei Einspannungen vom Typ Lager, die auf zylindrische Flächen mit Steifigkeit angewendet werden: KR (radial) und KA (axial) . Es werden zwei Lasten angewendet: Fv (vertikal), und Fa, (axial) wie angezeigt.
Die durchschnittliche Y-Verschiebung der Auflager ist: dy= Fv / (2 KR)
Die durchschnittliche Z-Verschiebung der Auflager ist: dz = Fa / (2 Ka)
ANMERKUNG: Wenn Sie Lagerverbindungsglieder durch das Modellieren der Gehäuseflächen definieren, stellen die oben geannten Gleichungen die durchschnittlichen relativen Verschiebungen der Welle hinsichtlich des Gehäuses dar.
