Ansichtspalette
Verwenden Sie die Ansichtspalette

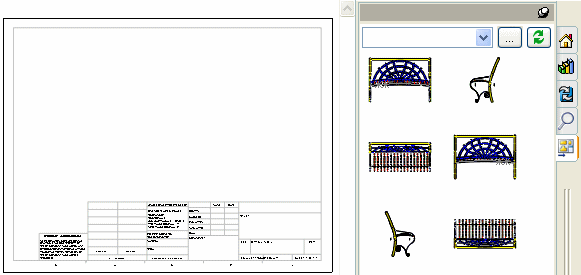

im Task-Fensterbereich zum schnellen Einfügen einer oder mehrerer Ansichten in die Zeichnung. Diese Palette enthält Bilder von Standardansichten, Beschriftungsansichten, Schnittansichten und Abwicklungen (Blechteile) des ausgewählten Modells. Sie können die Ansichten auf das Zeichenblatt ziehen, um eine Zeichenansicht zu erstellen. Jede Ansicht wird dabei als Modellansicht.
Die Ausrichtung der Ansichtspalette basiert auf den acht Standardausrichtungen (*Vorderseite, *Rechts, *Oben, *Rückseite, *Links, *Unten, *Aktuell und *Isometrisch) und den benutzerdefinierten Ansichten im Teil bzw. in der Baugruppe. Nachdem Sie die Ansicht platziert haben, können Sie Ansichten falten oder hieraus projizieren.
Wenn Sie eine Ansicht verwenden, wird sie von der Palette entfernt.
Der Ansichtspalette werden in folgenden Situationen Ansichten hinzugefügt:
Klicken Sie auf Zeichnung aus Teil/Baugruppe erstellen
.
Sie suchen in der Ansichtspalette nach einem Dokument.
Sie wählen in der Ansichtspalette in einer Liste von geöffneten Dokumenten ein Dokument aus.
Die Ansichtspalette unterstützt AutoCAD® 2002 bis 2008.
Zeichenansichten von der Ansichtspalette einfügen:
In einer Zeichnung ohne geöffnete Teile oder Baugruppen:
Wählen Sie den Task-Fensterbereich und die Ansichtspalette .
Klicken Sie auf Durchsuchen
in der Ansichtspalette.
Wählen Sie ein Teil oder eine Baugruppe aus, und klicken Sie auf Öffnen.
Ziehen Sie eine Ansicht in den Grafikbereich.
Sie können weitere Ansichten auf die vorhandenen Ansichten ausrichten. Verwenden Sie hierzu die gepunkteten Referenzlinien, die zwischen diesen Ansichten angezeigt werden, wenn die Option Projektionsansicht automatisch starten aktiviert ist.
In einer Zeichnung mit geöffneten Teilen oder Baugruppen:
Wählen Sie den Task-Fensterbereich und die Ansichtspalette .
Wählen Sie das Teil oder die Baugruppe, die eingefügt werden sollen, aus der Liste in der linken oberen Ecke der Ansichtspalette aus.
Ziehen Sie eine Ansicht in den Grafikbereich.
Sie können weitere Ansichten auf die vorhandenen Ansichten ausrichten. Verwenden Sie hierzu die gepunkteten Referenzlinien, die zwischen diesen Ansichten angezeigt werden, wenn die Option Projektionsansicht automatisch starten aktiviert ist.
Wenn Sie eine Ansicht von einer Zeichnung löschen, können Sie die Ansicht von der Ansichtspalette erneut einfügen, indem Sie auf Aktualisieren
oben in der Palette klicken.
Alles aus Ansichts-Palette nach dem Löschen von Ansichten entfernen:
Wenn Sie alle Ansichten in der Ansichts-Palette löschen, klicken Sie auf Alles löschen
in der Ansichts-Palette, um externe Referenzen von einer Zeichnung zu entfernen.
