マネージャ パネル（Manager Pane）
SolidWorks ウィンドウの左側のパネルは、部品やアセンブリの設計、図面シート、プロパティ、コンフィギュレーション、またサードパーティ アプリケーションを管理します。 CommandManager は SolidWorks ツールへのアクセスを提供します。
FeatureManager(R) デザイン ツリー
順序を変更しない限り、FeatureManager デザインツリーで作成した順序でトップからソトムまでフィーチャー名が表示されます。 （フィーチャーは、部品の構成部品として扱えます）
アセンブリのFeatureManager デザインツリーは、構成部品（部品やサブアセンブリとそのフィーチャー）、合致(Mates)フォルダ、およびアセンブリ フィーチャーを表示します。
図面のFeatureManager デザインツリーには、各シートのアイコンが含まれています。 各シートの下には、シート フォーマットのアイコンとそれぞれのビューが存在します。 それぞれのビューの下には、ビューに属する部品とアセンブリが存在します。 |
|

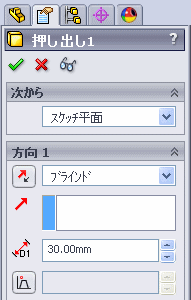

PropertyManager
SolidWorksの多くのスケッチ、フィーチャー、図面ツールでは左側のパネルにPropertyManager が開きます。 PropertyManager にはエンティティやフィーチャーのプロパティが表示されるため、グラフィック領域の多くのスペースを取るダイアログボックスを使用せずにプロパティを指定できます。 |
|

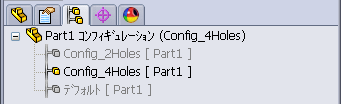

ConfigurationManager
コンフィギュレーション マネージャーは、部品やアセンブリの複数のコンフィギュレーションを作成、選択、表示するためのツールです。 |
|
DimXpertManager
DimXpertManager は、 部品用の DimXpertで定義された公差フィーチャーをリストします。 同様にそれは、寸法と公差を部品に挿入するために使用するDimXpert ツールを表示します。 これらの寸法と公差を図面にインポート(import)することができます。 |
|
DisplayManager
DisplayManager には、現在のモデルに適用されている外観、デカル、照明、シート、カメラが表示されます。 PhotoView 360 がアドオンされた場合、 DisplayManager から PhotoView オプションにアクセスすることもできます。 |
|
マネージャー表示
SolidWorks ウィンドウの左上のパネルのタブをクリックし、FeatureManager デザインツリー、PropertyManager、ConfigurationManager、DisplayManager の間を切り替えできます。
パネルを分割 し、複数のマネージャーや複数のマネージャーのコピーを表示できます。

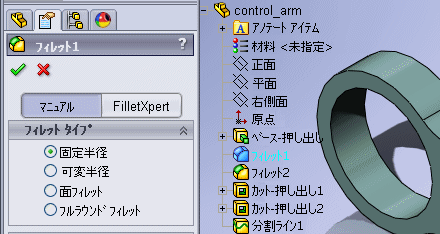

PropertyManager 使用中にクリックしてフライアウト FeatureManager デザインツリーを同時に表示させることもできます。 |
|
