代替位置ビュー(Alternate Position View)

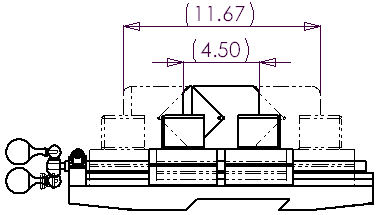

代替位置ビュー（Alternate Position View）ツールを使用すると、一つの図面ビューを別の図面ビューに正確に重ね合わせることができます。 代替位置は想像線で表示されます。 代替位置ビューは、アセンブリの動作の範囲を示すためによく使用されます。
元のビューと代替位置ビューとを寸法づけできます。
代替位置ビューは、FeatureManagerデザインツリーに追加されます。
1 つの図面内に複数の代替位置ビューを作成できます。
代替位置ビューは破断線ビュー、断面図、詳細図、またはビューのトリミングでは使用できません。
代替位置ビューを挿入するには：
-
図面ツールバーの代替位置
（Alternate Position View） をクリック、または、挿入（Insert） 、図面ビュー（Drawing View）、代替位置ビュー（Alternate Position）をクリックします。
代替位置（Alternate Position）PropertyManagerが表示されます。 代替位置を挿入する図面ビューを選択するようプロンプト表示されます。
コンフィギュレーションから次のいずれかを選択します:
OK
をクリックします。 結果は次のいずれかになります：
新規コンフィギュレーション（New configuration） - アセンブリ ドキュメントが開かれていない場合、自動的に開きます。 アセンブリが 構成部品移動 （Move Component）PropertyManager が開いた状態、また フリードラッグ （Free Drag）がアクティブ化された状態で表示されます。 ステップ 4 に進みます。
既存のコンフィギュレーション（Existing configuration） - 選択コンフィギュレーションの代替位置ビューが図面ビューに表示され、PropertyManagerが閉じます。 ビューが完成し、 これ以上のステップは必要ありません。
いずれかの 構成部品移動（Move Component） ツールを使用してアセンブリ構成部品を希望の位置に移動します。
-
OK をクリックして構成部品移動（Move Component）PropertyManager を閉じ、図面に戻ります。
アセンブリ コンフィギュレーションの代替位置が図面ビューの想像線で図面ビューに表示され、代替位置（Alternate Position）PropertyManagerが閉じます。
