지오메트리 확인하기
SolidWorks FloXpress 분석 작업을 하려면 반드시 모델에 완전히 닫힌 단일 캐비티가 있어야 합니다. 캐비티 안에 유동 볼륨이 0이고 캐비티가 완전히 닫히지 않을 경우, 모델 입구를 닫을 것을 알리는 경고가 표시됩니다.
지오메트리 확인하기:
PropertyManager에서 메시지 상자에서 정보를 읽습니다.
메시지로 지오메트리가 분석용으로 타당한지 여부를 보고됩니다.
다음 방법 중 하나를 따라합니다:
을 클릭해서 FloXpress을 종료합니다.
돌출과 같은 솔리드 피처로 개구와 출구를 닫습니다.
캐비티 닫기에 곡면을 사용할 수 없습니다.
도구,SolidWorks FloXpress를 클릭해서 지오메트리 확인 PropertyManager로 갑니다.
이제 메시지 상자가 지오메트리의 타당성을 보고해야 합니다.
PropertyManager 옵션을 지정합니다.
을 클릭합니다.
PropertyManager 옵션
유체 볼륨 |
|

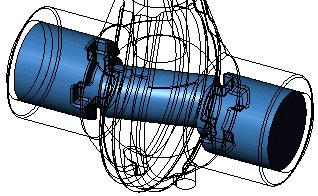

유체 볼륨 보기  . 실선보기로 모델을 바꾸고 확대해서 유체 볼륨을 표시합니다. 이 옵션을 사용해서 그 유체 볼륨이 확인하고자 하는 볼륨인지 확인합니다. |
|
|
|
|
|
최소 유동 경로 . 최소 유체유동 경로에 사용되는 지오메트리를 정의합니다.
자동 생성된 최소 유동 경로값이 모델 크기와 경계 조건에 따라 다릅니다.
모델에 최소 유동 경로보다 작은 구멍이 있을 경우, 이 구멍이 소프트웨어로 해결되지 않을 수 있고 부정확하게 계산됩니다. 예를 들어, 소프트웨어가 유체가 실제로 구멍을 통해 흐를 경우, 유체가 전혀 관통하지 않을 경우를 계산할 수 있습니다. |
파이프 표시를 사용해서 유체 유동의 플롯된 궤도 |
