주석 개요

주석에는 도면에 정보를 추가할 수 있는 문자나 기호가 포함됩니다. 대다수의 주석에는 화살표 머리, 지시선, 문자가 포함되어 있습니다.

주석은 각 유형의 SolidWorks 문서에서 치수와 같은 동작을 합니다. 파트나 어셈블리 문서 안에 주석을 추가하고, 주석 보기 또는 모델 항목 PropertyManager를 사용해서 도면 안에 삽입 할 수 있거나, 도면에서 주석을 작성할 수 있습니다.

설계 라이브러리를 사용하여 저장한 주석의 미리보기를 봅니다. 또한, 설계 라이브러리에서 주석을 끌어 놓을 수 있으며, 주석을 오른쪽 클릭하여 설계 라이브러리에 추가를 선택할 수도 있습니다. DXF/DWG 파일은 설계 라이브러리 사용에 지원되나, DWG 파일만 미리보기 할 수 있습니다.

주석의 문서 수준 옵션에 관한 자세한 정보 (예: 글꼴)는 문서 속성 - 주석 및 관련 페이지를 참고하십시오.

주석 도구는 삽입 메뉴나 주석 도구 모음에서 선택할 수 있습니다.

맞춤 도구를 사용하여 주석을 정렬합니다.

주석의 화살표 머리 유형은 화살표를 오른쪽 클릭하여 유형 메뉴를 열어 변경할 수 있습니다.

주석과 치수의 색상은 시스템 옵션 - 색에서 변경할 수 있습니다.

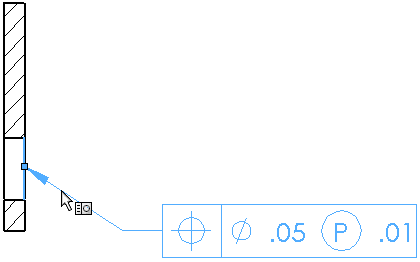

주석을 선택하면, 주석이 첨부될 지오메트리가 하이라이트됩니다. 지시선, 텍스트, 치수 보조선, 치수선, 화살표 등 주석의 한 부분을 클릭하면 주석이 선택됩니다.

일부 주석의 경우는, 대화 상자나 PropertyManager를 닫지 않고 주석을 여러 개 작성 할 수 있습니다.

주석을 숨기고 다시 표시할 수 있습니다. 도면 문서에서 주석 표시를 전환하는 방법은 주석 숨기기/보이기를 참고 하십시오. 파트와 어셈블리 문서에서는, 보기, 모든 주석을 클릭하여 표시를 전환합니다.
